Technik & Schutz

Technik
Aus Kostengründen verzichtet der Hersteller beim Core KL-C850 auf ein modulares Kabelmangement. Dafür gibt es ein 80-Plus-Zertifikat und einen temperaturgesteuerten 120-mm-Lüfter.
Für die Fertigung des Netzteiles war High Power verantwortlich. Die Schaltung entspricht einem DC-DC Design mit LLC-Resonanzwandlung und Active Clamp Technologie. Als Primärkondensator kommt ein Modell von Capxon (300uf, 400V, 85°C) zum Einsatz. Die restlichen Kondensatoren sind 105°C-Modelle von verschiedenen Herstellern (BH, CD288 und ChengX). Die Qualität der Kondensatoren ist OK (aber auch nicht mehr). Bei der Lötarbeit konnten wir keine Mängel feststellen. Bei der 850-Watt-Version ist die 12-Volt-Leitung für bis zu 56 Ampere ausgelegt (Single-Rail). Diese Leistung reicht locker für jedes Gaming-System aus. Ebenfalls besitzt das Netzteil die ErP Lot 6 EU-Norm. Diese Norm schreibt vor, dass ein Computersystem im Standby-Betrieb und im ausgeschalteten Zustand nicht mehr als 1 Watt verbrauchen darf, seit Januar 2012 liegt die Obergrenze sogar bei 0,5 Watt. Nur Computersysteme, die zukünftig diese Norm erfüllen, werden die CE-Zertifizierung erhalten.
Schutzschaltungen
Schutzschaltungen Vorhanden Getestet/Bestanden
ÜBERSPANNUNGSSCHUTZ (OVP) Ja Ja/Ja
UNTERSPANNUNGSSCHUTZ (UVP) Ja Ja/Ja
KURZSCHLUSSSCHUTZ (SCP) Ja Ja/Ja
ÜBERSTROMSCHUTZ (OCP) Ja Ja/Ja
ÜBERLASTSCHUTZ (OLP) Ja Ja/Ja
ÜBERHITZUNGSSCHUTZ (OTP) Nein Nein/Nein
Intel Haswell-Ready: JA
Auf Nachfrage bei Kolink wurde uns mitgeteilt, dass unser Testmuster die Zero Load-Technologie unterstützt. Demnach sind die 0.05 Ampere, welche die neuen Intel Haswell Prozessoren im Stromsparmodus benötigen, ohne Probleme möglich.
Ausstattung
Über folgende Anschlüsse verfügt das Netzteil:
Anzahl Type Länge (mm)
1 20+4-Pin 530
1 4+4-Pin 560
4 6+2-Pin-PCIe 520
5 SATA 430-150-150
3 IDE/Molex 430-150-150

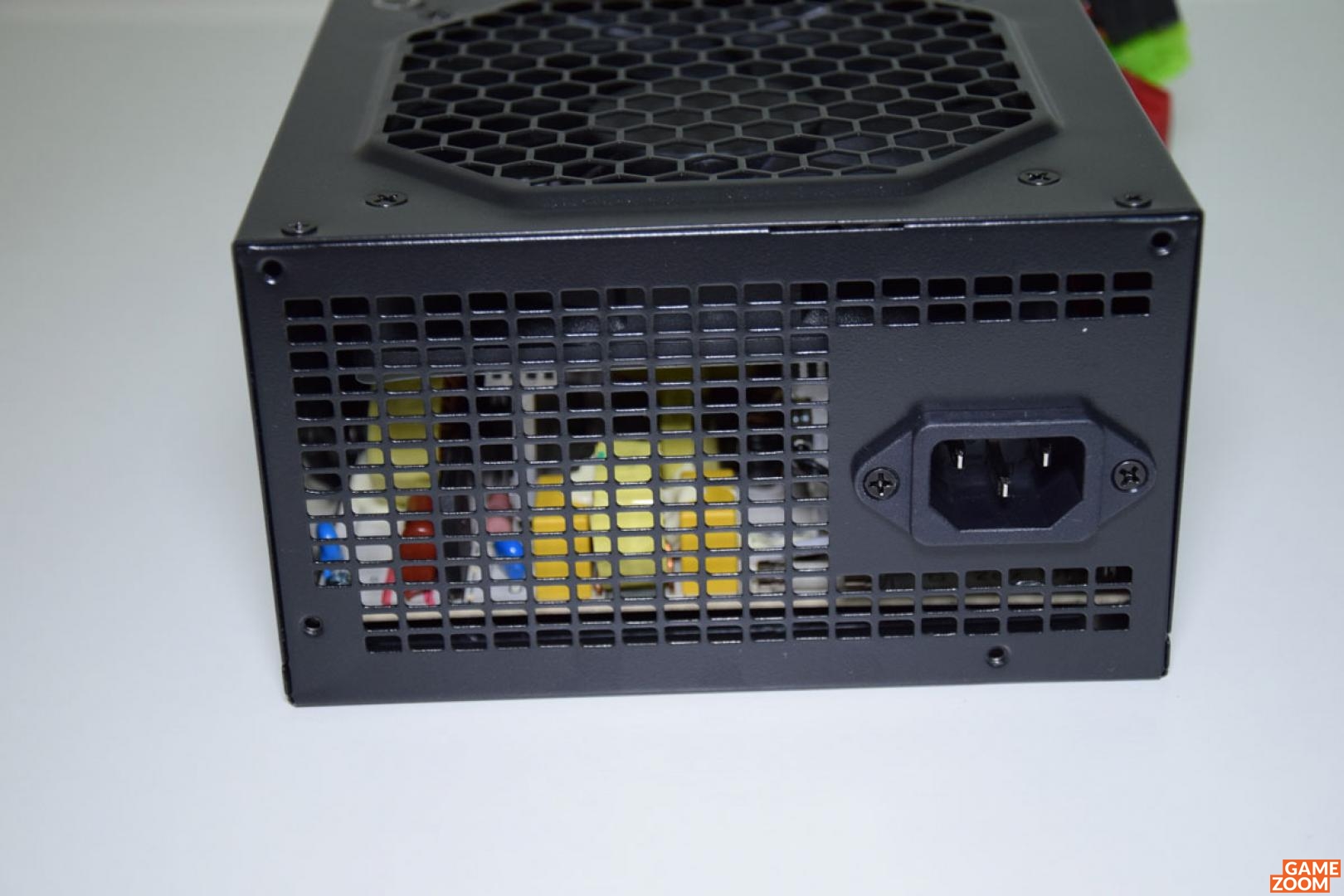

Im Lieferumfang enthalten sind: Netzteil und eine verständliche Bedienungsanleitung. Zum Wohle der Umwelt verzichtet der Hersteller auf die Mitlieferung eines Kaltgerätekabels für den Netzanschluss.
