Einleitung
Pünktlich zum Launch der Ryzen 5000er Prozessoren hat ASUS das neue/alte ROG Crosshair VIII Hero in einer „Dark“-Version ohne aktiven Chipsatzkühler auf den Markt gebracht. Wir durften das Mainboard auf den Prüfstand schicken! Über ASUS ROG
Republic of Gamers (ROG) ist eine ASUS-Submarke, die sich der Entwicklung der weltweit besten Gaming-Hardware und -Software widmet. ROG wurde 2006 gegründet und bietet eine komplette Serie innovativer Produkte, die für Leistung und Qualität bekannt sind, einschließlich Mainboards, Grafikkarten, Laptops, Desktops, Monitore, Audiogeräte, Router und Peripheriegeräte. ROG nimmt an großen internationalen Gaming-Events teil und sponsert diese. ROG-Hardware wurde verwendet, um Hunderte von Overclocking-Rekorden zu setzen, und sie ist nach wie vor die bevorzugte Wahl von Gamern und Enthusiasten auf der ganzen Welt.
Datenblatt
• Format ATX (305 x 244 mm)
• Chipsatz AMD X570
• Sockel: AM4 (für Pinnacle Ridge / Summit Ridge / Bristol Ridge / Raven Ridge / Matisse / Picasso / Vermeer)
• RAM: 4x DDR4 (max. 3.200 MHz, 4.866 im OC) Dual-Channel max. 128 GB
• Slots (mit Ryzen 3000 "Matisse" und Ryzen 5000 "Vermeer"): 2x PCIe 4.0 x16 (x16 oder x8/x8) 1x PCIe 4.0 x16 (elektrisch x4) Multi-GPU-Konfigurationen: 3-way AMD CrossFire / 2-way NVIDIA SLI Multi-GPU-Konfigurationen: Quad-GPU CrossFire / Quad-GPU NVIDIA SLI 1x PCIe 4.0 x1
• Interne Anschlüsse: 8x SATA 6G (RAID 0, 1, 10) 1x M.2 (M-Key, PCIe 4.0 x4 mit max. 64 Gbit/s und SATA 6G, horizontal, Größen 2242 bis 2280) 1x M.2 (M-Key, PCIe 4.0 x4 mit max. 64 Gbit/s und SATA 6G, horizontal, Größen 2242 bis 22110) 2x USB 3.0 (ein Header) 4x USB 2.0 (zwei Header) 1x USB 3.1 (ein Header) 1x Front-Panel-Audio-Connector 1x Slow-Mode-Switch 1x LN2-Mode-Header 1x Start-Button 1x Reset-Button 1x Safe-Boot-Button 1x ReTry-Button 1x System-Panel-Connector 1x W_IN-Header 1x W_OUT-Header 1x W_FLOW-Header 1x Temperatursensor-Header 1x TPM-Connector 1x Speaker-Header
• Lüfter-Header: 1 x CPU-Lüfter 1 x CPU OPT-Lüfter 3 x Gehäuse-Lüfter 1 x AIO_PUMP 1 x H_AMP 1 x W_PUMP+
• RGB-Header: 2x 4-Pin RGB-Header (12V) 2x 3-Pin RGB-Header (5V)
• Externe Anschlüsse: 8x USB 3.1 (Typ A, rot, max. 10 Gbit/s) 4x USB 3.0 (Typ A, blau, max. 5 Gbit/s) 1x WLAN-Antenne (Intel Wi-Fi 6 AX200, 802.11ax / BT 5.1) 1x 2,5-Gigabit-LAN (Realtek RTL8125-CG 2.5G LAN) 1x Gigabit-LAN (Intel I211-AT) 5x Audio (ESS ES9023P, 7.1 Sound) 1x Optical S/PDIF Out 1x BIOS-Flashback-Button 1x Clear-CMOS-Button
• Stromversorgung: 1x 24-Pin ATX12V 1x 8-Pin ATX12V 1x 4-Pin ATX12V
• Lieferumfang: 1x Bedienungsanleitung 4 x SATA-Stromkabel 1 x M.2-Montageschrauben 1 x DVD mit Treibern und Software 1 x großer ROG-Aufkleber 1 x Q-Connector 1 x WLAN-Antenne 1 x Verlängerungskabel für RGB-Strip (4-Pin, 80 cm) 1 x Verlängerungskabel für digital adressierbares RGB-Zubehör (3-Pin) 1 x ROG-Untersetzer 1 x ROG-Dankeschön-Karte
Preis: 480 Euro (Stand: 22.12.2020)
Testplattform
• Prozessor: AMD Ryzen 7 3700X • Arbeitsspeicher: Corsair Dominator Platinum RGB DIMM Kit 32GB, DDR4-3200 • Grafikkarte: Zotac Gaming GeForce RTX 2080 Ti AMP • Prozessorkühler: Corsair Hydro Series H115i Pro • Wärmeleitpaste: Arctic MX-4 (2019) • Netzteil: Seasonic Snow Silent 1050W • Soundkarte: Creative Sound BlasterX AE-5 • Festplatten/SSDs: Samsung SSD SM961 256GB • Gehäuse: be quiet! Dark Base Pro 900 • Betriebssystem: Windows 10 Home 64-Bit • Peripherie: Razer DeathAdder Chroma, Razer BlackWidow Ultimate Chroma und Astro Gaming A40 Headset • Monitor: LG Electronics 34UC79G-B • Zimmertemperatur: ca. 21°C

AMD X570 Chipsatz

Passend zum Verkaufsstart der Ryzen 3000 Prozessoren gibt es auch neue Mainboards mit dem X570 Chipsatz. Die wichtigste Neuerung des Chipsatzes ist die Unterstützung von PCI Express 4.0. Außerdem bietet der Chipsatz mehr USB-Anschlüsse 3.2 Gen2 (8x per Chipsatz / 4x per CPU).
PCI Express 4.0 verdoppelt die maximal mögliche Datenrate gegenüber dem Vorgänger PCIe 3.0. Die Zahl an Fällen, in denen PCIe 4.0 einen entscheidenden Unterschied gegenüber PCIe 3.0 macht, dürfte aber vorerst sehr begrenzt sein, da oft andere Flaschenhälse ins Spiel kommen, bevor eine zu geringe PCIe-Bandbreite eine Rolle spielt.
Erfreulich ist die Tatsache, dass die neuen Ryzen 3000 Prozessoren auf älteren AM4-Mainboards problemlos laufen. Man benötigt lediglich ein Bios-Update.

Verarbeitung & Layout

Verarbeitung und Layout

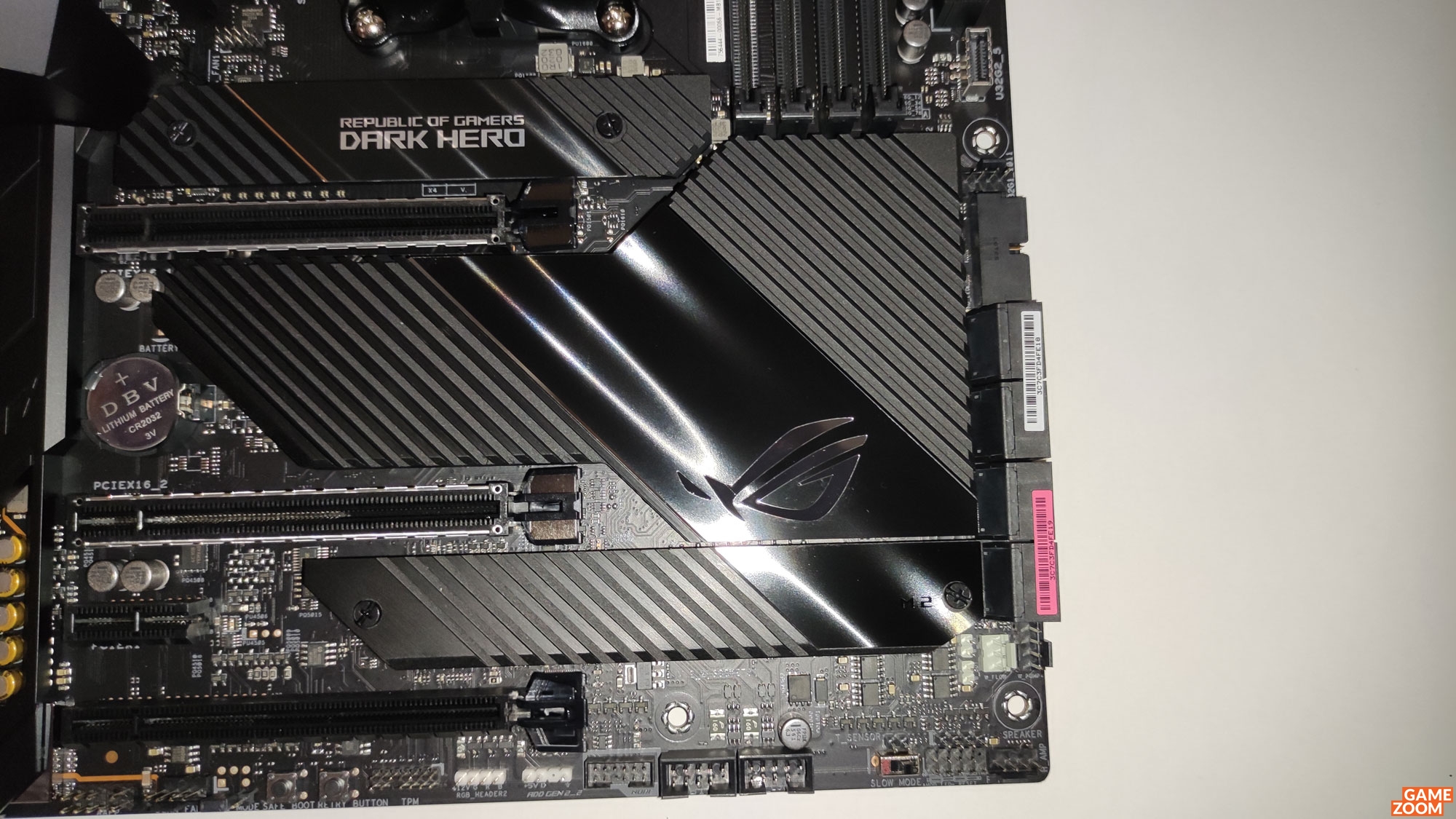

Unser Testmuster kommt im klassischen ATX-Format daher und punktet mit einer dezenten Schwarz(Dark)-Optik. Für optische Akzente sorgt die anpassbare Zwei-Zonen-RGB-Beleuchtung am Chipsatz-Kühler und dem I/O-Cover. Beim ROG Crosshair VIII Dark Hero setzt Hersteller ASUS auf hochwertige Materialien sowie eine saubere Fertigung. Ein besonderes Augenmerk haben die Ingenieure auf die Kondensatoren gelegt, die durch eine strenge Qualitätsprüfung mussten. Generell ist das Layout des Boards durchdacht. Einmal mehr praktisch sind beispielsweise die gewinkelten SATA-Anschlüsse. Unterstützt wird weiterhin Host-RAID mit den Leveln 0, 1, 5 und 10. ASUS verbaut auf dem Mainboard vier DIMM-Sockel (Dual-Channel). Mit aktuellen 32-GB-Speicherkits könnte man so einen mehr als ausreichenden Speicherausbau auf 128 GB schaffen (max. 3.200 MHz, 4.866 MHZ im OC). Erfreulich: Beim Dark-Modell verzichtet der Hersteller auf einen aktiven Chipsatzkühler. Ein großer Passivkühlkörper reicht dieses Mal aus. Auch die Spannungswandler werden, dank großer Kühlkörper, ausreichend gekühlt. ASUS hat dem Board eine digitale Spannungsversorgung spendiert, die auf 7+1 Phasen zurückgreifen kann (7 Phasen für die CPU; 1 Phase für die Speicher). Zwei der drei vorhandenen PCIe 4.0 x16 Slots kommen mit der „SafeSlot“-Technik daher. Zur Erklärung: Bei den neuen X570-Boards wirbt ASUS mit dem sogenannten SafeSlot, der vom Hersteller als besonders strapazierfähige Version eines PCIe-Slots mit Metallverstärkung beschrieben wird. Dies soll beim Einsatz von schweren High-End-Grafikkarten Vorteile bieten. Verarbeitungsmängel konnten wir an unserem Testmuster nicht feststellen.
Der Lieferumfang sieht wie folgt aus:
1x Bedienungsanleitung 4 x SATA-Stromkabel 1 x M.2-Montageschrauben 1 x DVD mit Treibern und Software 1 x großer ROG-Aufkleber 1 x Q-Connector 1 x WLAN-Antenne 1 x Verlängerungskabel für RGB-Strip (4-Pin, 80 cm) 1 x Verlängerungskabel für digital adressierbares RGB-Zubehör (3-Pin) 1 x ROG-Untersetzer 1 x ROG-Dankeschön-Karte

Technik & Ausstattung

Anschlüsse und Technik
Unser Testmuster besitzt 3x PCIe 4.0 x16 (1x x16, 1x x8, 1x x4), 1x PCIe 4.0 x1, 1x M.2/M-Key (PCIe 4.0 x4/SATA, 22110/2280/2260/2242) und 1x M.2/M-Key (PCIe 4.0 x4/SATA, 2280/2260/2242). Zur besseren Kühlung der M.2-SSDs liegen zwei passive Kühlkörper im Lieferumfang bei. Darüber hinaus verfügt unser Testmuster über vier RGB-Header (2x 4-Pin und 2x 3-Pin). Ein IR35201 Chip überwacht die Spannungen, Temperaturen und Lüftergeschwindigkeiten. WLAN 802.11a/b/g/n/ac/ax (2x2, Intel AX200) und Bluetooth 5.1 sind ebenfalls mit von der Partie. Folgende Anschlüsse findet man intern:
8x SATA 6G (RAID 0, 1, 10) 1x M.2 (M-Key, PCIe 4.0 x4 mit max. 64 Gbit/s und SATA 6G, horizontal, Größen 2242 bis 2280) 1x M.2 (M-Key, PCIe 4.0 x4 mit max. 64 Gbit/s und SATA 6G, horizontal, Größen 2242 bis 22110) 2x USB 3.0 (ein Header) 4x USB 2.0 (zwei Header) 1x USB 3.1 (ein Header) 1x Front-Panel-Audio-Connector 1x Slow-Mode-Switch 1x LN2-Mode-Header 1x Start-Button 1x Reset-Button 1x Safe-Boot-Button 1x ReTry-Button 1x System-Panel-Connector 1x W_IN-Header 1x W_OUT-Header 1x W_FLOW-Header 1x Temperatursensor-Header 1x TPM-Connector 1x Speaker-Header

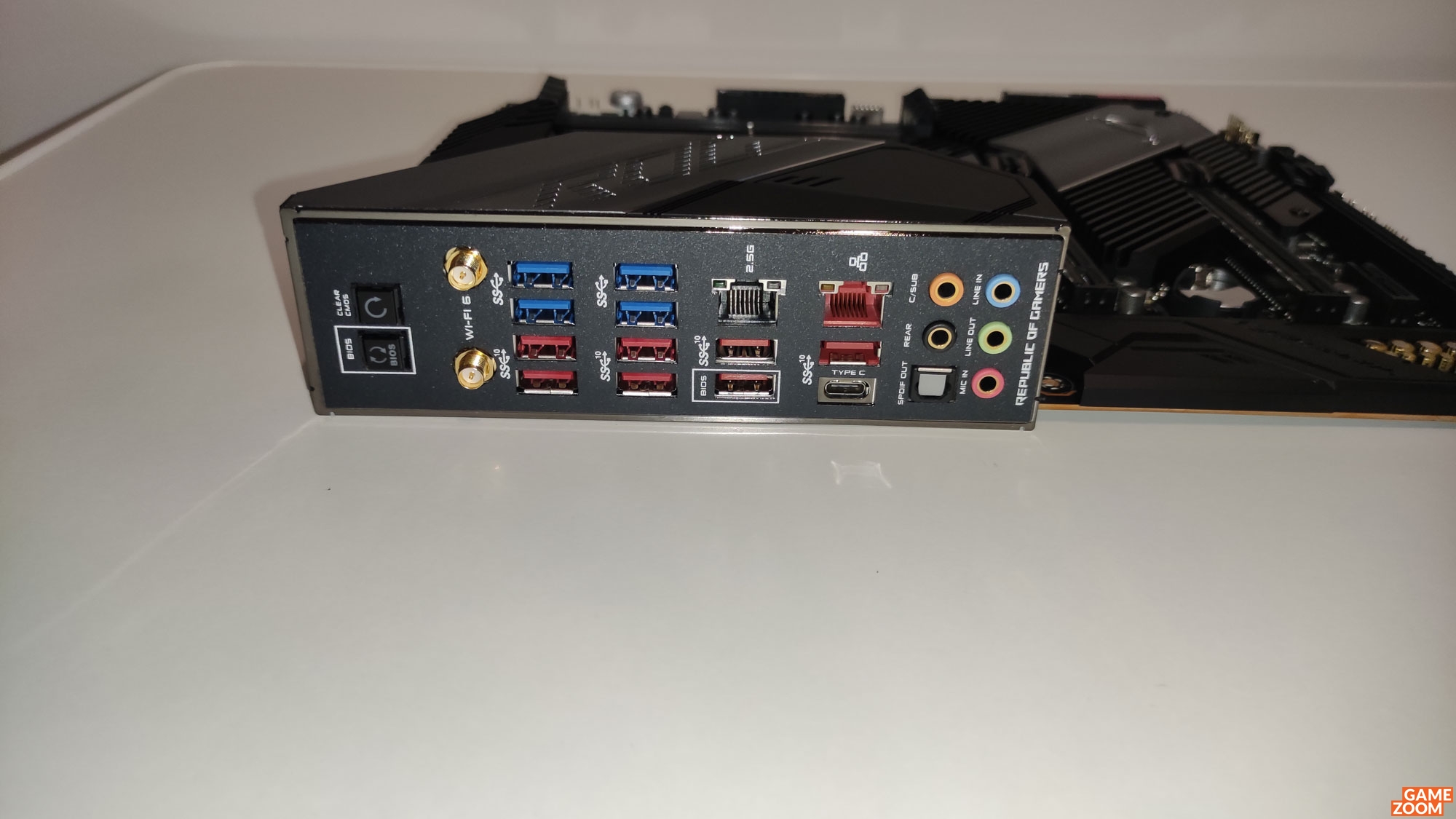

Die externen Anschlüsse in der Übersicht:
8x USB 3.1 (Typ A, rot, max. 10 Gbit/s) 4x USB 3.0 (Typ A, blau, max. 5 Gbit/s) 1x WLAN-Antenne (Intel Wi-Fi 6 AX200, 802.11ax / BT 5.1) 1x 2,5-Gigabit-LAN (Realtek RTL8125-CG 2.5G LAN) 1x Gigabit-LAN (Intel I211-AT) 5x Audio (ESS ES9023P, 7.1 Sound) 1x Optical S/PDIF Out 1x BIOS-Flashback-Button 1x Clear-CMOS-Button Features
M.2: Dank M.2-Support können auf dem Board zwei kompakte M.2-SSDs verwendet werden. Die maximale Transferleistung dieser Schnittstelle liegt, dank PCIe 4.0, bei 32 GByte/s.
Aura Beleuchtung: Anpassbare RGB-Beleuchtung per Software. Verschiedene Beleuchtungsmodi möglich (zum Beispiel pulsierend zum Takt der Musik) und RGB-Farbraum.
Realtek ALC1220/ASUS SupremeFX: Die ASUS-Soundlösung bietet DTS-Support und hochwertige ELNA Kondensatoren. In der umfangreichen Software können zudem zahlreiche Einstellungen vorgenommen und vordefinierte EQ verwendet werden.
ASUS 5-Wege-Optimierung: Mit ein paar Klicks automatische Optimierungen (Overclocking) durchführen.

Bios & Preis

Bios und Software
Das UEFI BIOS ist eine wahre Wohltat. Neben der Tatsache, dass es sauber strukturiert ist und grafisch ansprechend aufgearbeitet wurde, bietet es auch alle Einstellungsmöglichkeiten, die man sich bei einem Board in diesem Segment wünschen könnte. Für ASUS gehört ein durchdachtes BIOS zum Pflicht-Programm. Ebenfalls wieder dabei ist die bekannte AI Suite, mit der sich jede Menge Features unter Windows einstellen lassen. Im Menüpunkt „TPU“ findet man die Taktfrequenz des Prozessors und mit dem neuen Fan Xpert 4 lassen sich sämtliche Lüfter anpassen. Die Spannungsversorgung wird mit dem Digi+-Feature überwacht und für mehr Effizienz gibt es „EPU“.
Preis und Verfügbarkeit
Das ASUS ROG Crosshair VIII Dark Hero ist ab sofort für 480 Euro (Stand: 22.12.2020) im Handel erhältlich.

Cinebench 15

7-Zip

POV-Ray

Spiele

Bootzeit

USB 3.1

SATA

M.2

Leistungsaufnahme

Fazit & Wertung
