Vorwort Als weltweit erstes deutschsprachiges Magazin durfte Gamezoom.net das kommende In Win Commander II 1200W Netzteil auf den Prüfstand schicken. Top oder Flop? Die Antwort findet ihr in unserem ausführlichen Testbericht.
Über In Win
“IN-WIN Development Inc., an ISO 9001 manufacturer of professional computer chassis, power supplies and digital storage devices, is the leading provider of enclosure solutions to system integrators worldwide. Founded in 1985, IN-WIN provides high quality chassis that conform to all safety regulations, as well as unsurpassed customer service.”
Datenblatt
Maße: 150 x 86 x 165 mm (BxHxT)
• Lüfter: 135 mm
Drehzahl: 900 - 2.000 U/Min
MTBF: 120.000 h
• Effizienz: 80Plus Bronze Zertifikat; Active PFC
• Formfaktor: ATX12V V2.3 / EPS 2.92
• Herstellergarantie: 2 Jahre
• Leistung: 1.200 W
+3,3V: 24 A
+5V: 30 A
+12V1: 40 A
+12V2: 40 A
+12V3: 40 A
+12V4: 40 A
+12V (Gesamt): 1.079 W
-12V: 0,5 A
+5Vsb: 3 A
• Anschlüsse: (teilmodular)
1x 24-Pin
1x 8-Pin EPS12V
1x 8-Pin (4+4)
8x 6+2-Pin PCIe
8x SATA
8x 4-Pol Molex
2x 4-Pin Floppy
• Kabellänge: 50 - 105 cm
Alle drei Hauptschienen liefen während unserer Testphase (8 Tage) einwandfrei, und die minimalen Schwankungen lagen alle innerhalb der strengen 5%-Toleranzgrenze.
Ripple & Noise
In Win Commander II 1200W - Ripple & Noise
Ripple-&-Noise-Messungen - ermittelt in Zusammenarbeit mit der TU Wien
+12V4
29 mV
+12V2
28 mV
+12V3
25 mV
+12V1
24 mV
+5V
14 mV
+3.3V
12 mV
Die Ripple- und Noise-Werte unseres Testmusters geben keinen Anlass zur Kritik.
Erklärung zur Ripple&Noise-Messung: Die Ripple- und Noise-Messungen zeigen die Qualität der ausgegebenen Spannungen. In der ATX-Spezifikation 2.03 wird festgelegt, dass Welligkeit und Rauschen im Frequenzbereich von 10 Hz bis 20 MHz unter keiner Belastungssituation 120mV auf der (den) 12V Schiene(n) und 50mV auf den 3,3 und 5V Schienen überschreiten. Die Messungen wurden in Zusammenarbeit mit der TU Wien durchgeführt.
Kühlung
In Win Commander II 1200W - Temperaturen
Temperatur am Gehäuse und im Innenraum
Innenraum
54 °C
Gehäuse
48 °C
In Win Commander II 1200W - Lautstärke
Entfernung: ca. 1 Meter - Lautstärke: < 0,01 Atmen in 30 cm Entfernung / 0,1 Rauschende Blätter / 0,3 Flüstern / 0,5 Der eigene Atem / 1 Ruhige Wohnstraße / 2 Unterhaltung / 4 Klappernde Tastatur / 8 Schreibmaschine / 16 Laute Unterhaltung

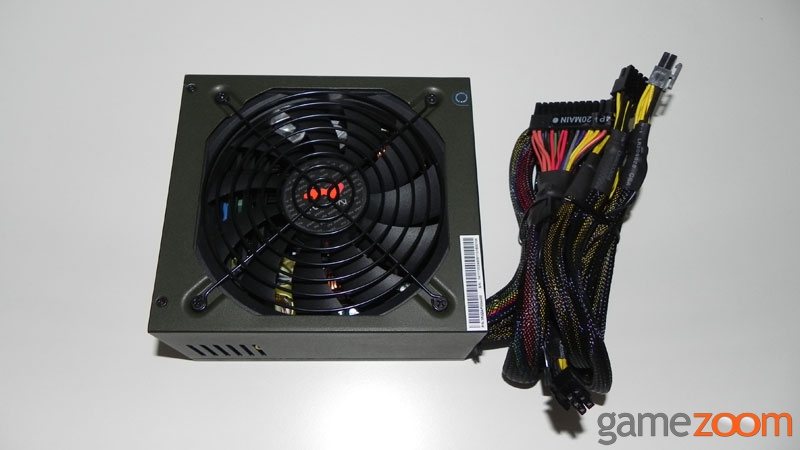

Der Lüfter ist ein großes 135-mm-Modell, welches mit einem besonders langlebigen Lager ausgestattet wurde. Dank des gut durchdachten Kühlkonzeptes bleibt das In Win Netzteil stets „cool“. Kleiner Wehrmutstropfen: bei maximaler Auslastung erzeugt der verbaute Lüfter ein hörbares „Surren“.
Unser neues High-End-Testsystem (Ultraforce WOW II Edition) - bestehend aus einer NVIDIA GeForce GTX 580 Grafikkarte in Kombination mit einem stark übertakteten Core i5 Sandy Bridge Quad-Core Prozessor aus dem Hause Intel - konnten die PSU nicht an ihr Limit bringen. Bemerkenswert: der geringe Verbrauch im Standby-Betrieb.
In Win Commander II 1200W - Wirkungsgrad
Wirkungsgrad des Netzteiles - ermittelt in Zusammenarbeit mit der TU Wien
Das leistungsstarke In Win Netzteil setzt auf einen hohen Wirkungsgrad (durchschnittlich 83%) und ein praktisches Kabelmanagement (teilmodular). Darüber hinaus punktet das Netzteil mit einem sehr effektiven 13.5 cm Lüfter. Bei der 1.200-Watt-Version ist die 12-Volt-Leitung vierfach gesplittet, wobei jede Linie allein schon mit satten 40 Ampere belastbar ist. Die kombinierte Stromstärke liegt bei exorbitanten 160 Ampere. Diese Leistung reicht locker für jedes Enthusiasten-System aus. Selbst Quad-SLI bzw. Quad-CrossFire (Verbund aus vier Grafikeinheiten) stellt für dieses Netzteil kein Problem dar. Last but not least besitzt die PSU Überstromschutz, Überspannungsschutz, Unterspannungsschutz und Kurzschlussschutz.

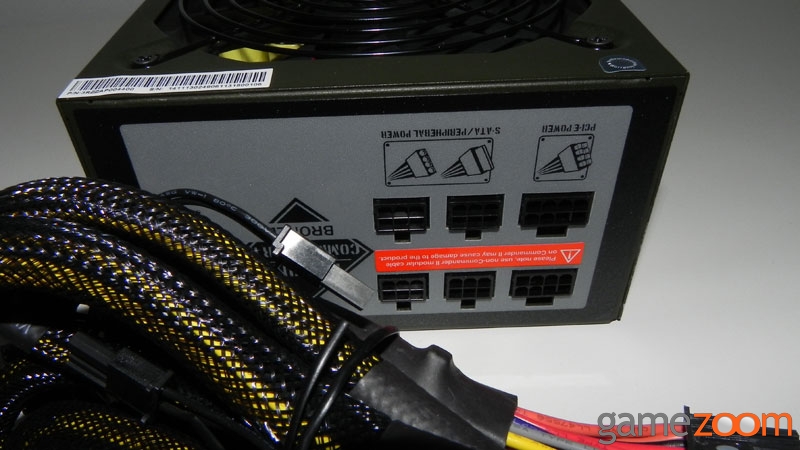

Ausstattung Über folgende Anschlüsse verfügt das Netzteil:
1x 24-Pin
1x 8-Pin EPS12V
1x 8-Pin (4+4)
8x 6+2-Pin PCIe
8x SATA
8x 4-Pol Molex
2x 4-Pin Floppy

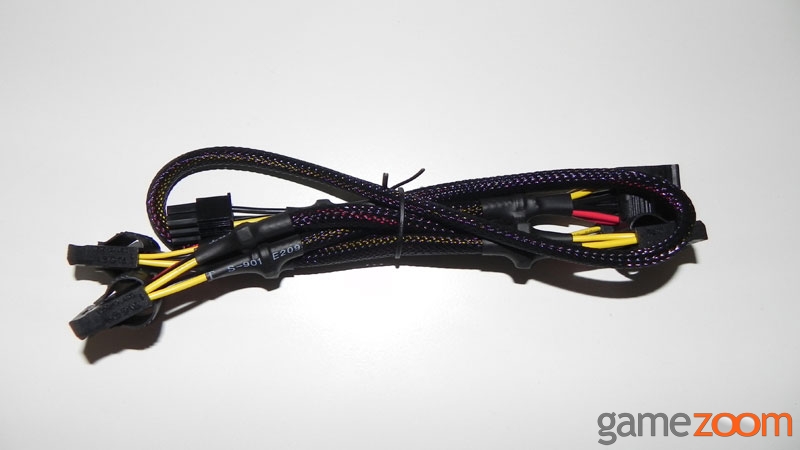

Verarbeitung Das gesamte Netzteil wurde sehr sauber verarbeitet und weist keine Verarbeitungsschwächen auf. Sämtliche Anschlüsse und Kabel glänzen durch eine ordentliche Qualität und hochwertige Materialien. Alle Kabel sind von so genannten Sleeves ummantelt, was nicht nur schick aussieht, sondern zu einem aufgeräumten
System beiträgt und einen verbesserten Luftfluss im Gehäuse und somit geringere Temperaturen mit sich bringt. An der Länge der Kabelstränge gibt es ebenfalls nichts zu kritisieren. Hersteller In Win gibt zwei Jahre Garantie auf das Netzteil.
Preis und Verfügbarkeit Das In Win Commander II 1200W Netzteil wird voraussichtlich Ende September in den europäischen Handel kommen. Beim Preis muss man mit 180-190 Euro (Stand: 08.09.2011) rechnen.
Fazit und Wertung
„
Christoph meint: Leistungsreserven satt!
“
Das neue In Win Commander II 1200W bietet nicht nur ausreichend Power für Enthusiasten-Systeme, sondern auch eine sehr gute Verarbeitungsqualität und Technik. Auch die zahlreichen Anschlussmöglichkeiten und das durchdachte Kühlsystem wissen zu gefallen. Kurz gesagt: ein überzeugendes High-End Netzteil.
Leistung
10
Technik
9
Ausstattung
9
Temperatur
8
Lautstärke
8
Verarbeitung
9
Preis
7
Richtig gut
Leistung
einwandfreie Technik
modulares Kabelmanagement
Wirkungsgrad
Verarbeitungsqualität
zahlreiche Anschlüsse
Länge der Kabel
Verbesserungswürdig
Lüfter bei max. Umdrehungszahl leicht hörbar
voraussichtlich teuer
