Einleitung & Datenblatt

Einleitung
Hersteller Fractal Design hat seine „Ion“-Netzteilserie um die neuen „Ion Gold“-Modelle erweitert. Besagte Netzteile verfügen über eine 80PLUS-Gold-Zertifizierung sowie über einen vollmodularen Aufbau. Wir durften die 850-Watt-Version auf den Prüfstand schicken!

Bild 1/9 (Galerie öffnen)

Über Fractal Design
Das Konzept von Fractal Design basiert darauf, dem Kunden Produkte mit einem außergewöhnlichen Maß an Design zu bieten, ohne dabei die wichtigsten Faktoren wie Qualität, Funktionalität und Preisgestaltung aus den Augen zu verlieren. Alle Fractal Design Produkte werden mit höchster Sorgfalt im schwedischen Headquarter entwickelt und getestet, um den höchsten Qualitätsansprüchen gerecht zu werden. Die bekannten Elemente des „Scandinavian Design“ finden sich dabei in allen Produktlinien wieder – ein minimalistisches und doch elegantes Design getreu dem Motto „weniger ist mehr“. Zu den wichtigsten Produktbereichen gehören Computer-Gehäuse, Netzteile, Kühlung und Zubehör.
Datenblatt
• Lüfter: 140mm • Kabelmanagement: vollmodular • Anschlüsse: 1x 20/24-Pin, 1x 8-Pin EPS12V, 1x 4/8-Pin ATX12V, 6x 6/8-Pin PCIe, 8x SATA, 3x IDE • Durchschnittliche Effizienz: 90% (80 PLUS, 115V) • Zertifikate: 80 PLUS Gold (Hersteller), 80 PLUS Gold (115V) • Abmessungen (BxHxT): 150x86x150mm • Herstellergarantie: sieben Jahre • Anzahl 12V-Schienen: 1 • +3.3V: 22A • +5V: 22A • +12V: 70.8A • -12V: 0.3A • +5Vsb: 3A • PFC: aktiv • Formfaktor: ATX PS/2 • Besonderheiten: ErP Lot 6, unterstützt "Haswell" C6/C7 Low-Power States • Gewicht: 2.41kg
Preis: 99,90 Euro (Stand: 10.06.2021)
Testsystem
• Mainboard: ASUS ROG Zenith Extreme • Prozessor: AMD Ryzen Threadripper 1950X @ 16x 4,0 GHz • Arbeitsspeicher: Ballistix Elite DIMM Kit 32GB, DDR4-3000 • Grafikkarte: Zotac Gaming GeForce RTX 2080 Ti AMP • Prozessorkühler: Enermax LiqTech TR4 240 • Soundkarte: Creative Sound BlasterX AE-5 • Festplatten: Toshiba OCZ RD400 512GB, M.2 • Gehäuse: be quiet! Dark Base Pro 900 • Betriebssystem: Windows 10 Home 64-Bit • Peripherie: Razer DeathAdder Chroma, Razer BlackWidow Ultimate Chroma und Astro Gaming A40 Headset • Monitor: LG Electronics 34UC79G-B • Zimmertemperatur: ca. 21°C
• Sonstiges: Chroma Teststation

Technik & Ausstattung

Technik
Das Fractal Design Ion Gold 850W besitzt ein voll-modulares Kabelmanagement und setzt auf einen sehr hohen Wirkungsgrad (durchschnittlich 90 Prozent). Darüber hinaus punktet die PSU mit einem effektiven sowie leisen 14-cm-Lüfter. Zum Einsatz kommt ein Full-Bridge-Design mit LLC-Resonanzwandler mit Synchronous Rectification und nachgeschalteten DC-DC-Spannungswandlern auf der Sekundärseite. Das Netzteil wird laut RealHardTechX von High Power gefertigt. Auf der Primärseite kommen zwei hochwertige Nichicon Kondensatoren (2x 330uF, 400V, 105°C) zum Einsatz. Sekundärseitig werden „nur“ solide 105°C-Elkos von Teapo verbaut. Alles in allem also eine gute Bauteilauswahl. Die Lötqualität im Innenraum ist sehr gut. Ebenfalls schön: Das PCB wurde Schwarz anstatt Grün gehalten.

Bild 8/9 (Galerie öffnen)

Bei der 850-Watt-Version ist die 12-Volt-Leitung für bis zu 70.8 Ampere ausgelegt (Single-Rail). Diese Leistung reicht locker für jedes moderne Gaming-System aus. Ebenfalls besitzt das Netzteil die ErP Lot 6 EU-Norm. Diese Norm schreibt vor, dass ein Computersystem im Standby-Betrieb und im ausgeschalteten Zustand nicht mehr als 1 Watt verbrauchen darf, seit Januar 2012 liegt die Obergrenze sogar bei 0,5 Watt. Nur Computersysteme, die zukünftig diese Norm erfüllen, werden die CE-Zertifizierung erhalten.

Bild 7/9 (Galerie öffnen)

Schutzschaltungen

Schutzschaltungen	Vorhanden	Getestet/Bestanden
ÜBERSPANNUNGSSCHUTZ (OVP)	Ja	Ja/Ja
UNTERSPANNUNGSSCHUTZ (UVP)	Ja	Ja/Ja
KURZSCHLUSSSCHUTZ (SCP)	Ja	Ja/Ja
ÜBERSTROMSCHUTZ (OCP)	Ja	Ja/Ja
ÜBERLASTSCHUTZ (OLP)	Ja	Ja/Ja
ÜBERHITZUNGSSCHUTZ (OTP)	Ja	Ja/Ja

Intel Haswell-Ready: JA
Auf Nachfrage bei Fractal Design wurde uns mitgeteilt, dass unser Testmuster die Zero Load-Technologie unterstützt. Demnach sind die 0.05 Ampere, welche die neuen Intel Haswell Prozessoren im Stromsparmodus benötigen, ohne Probleme möglich.
Ausstattung

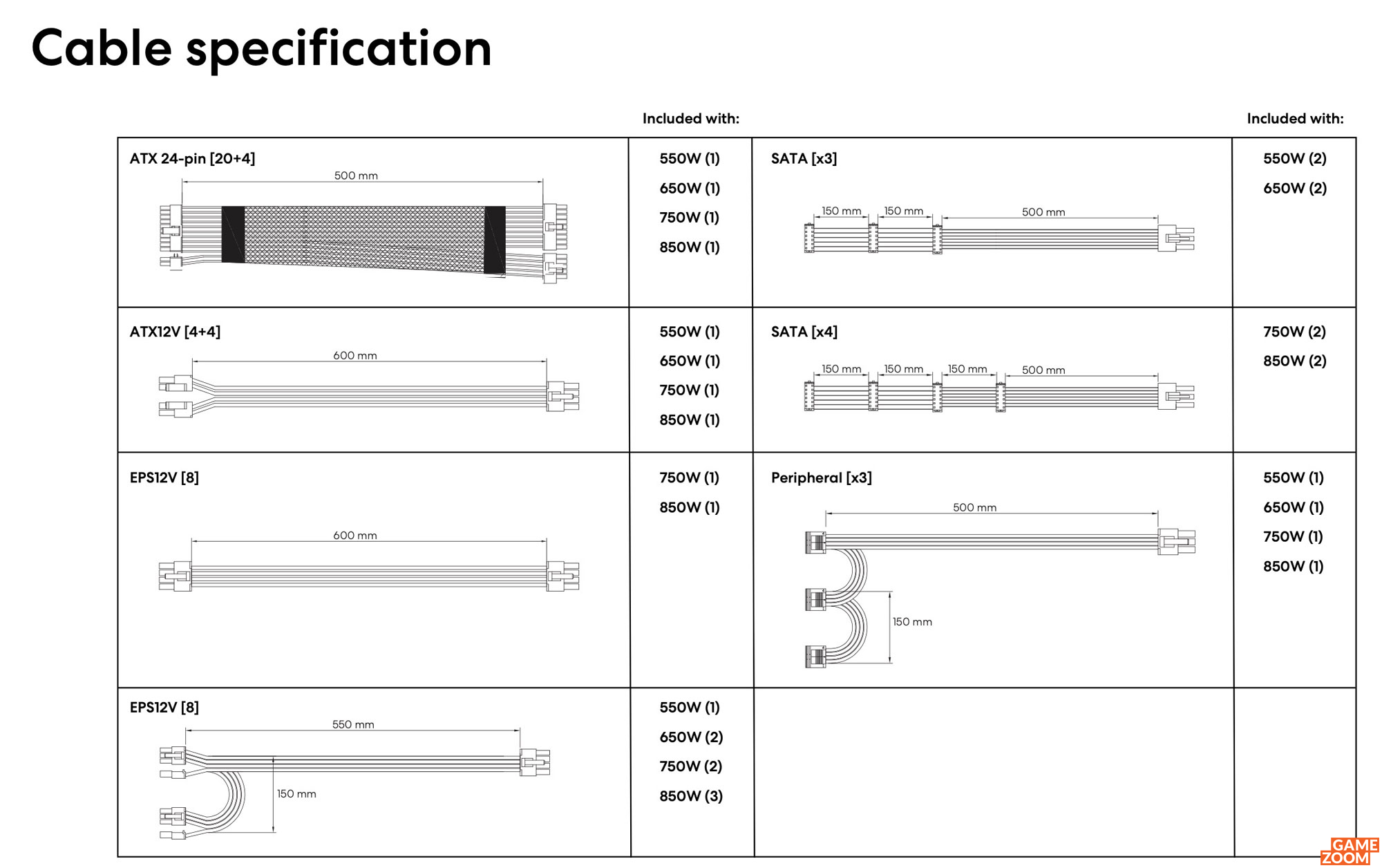

Über folgende Anschlüsse verfügt das Netzteil:

Bild 9/9 (Galerie öffnen)

Sämtliche Kabelstränge sind abnehmbar.
Im Lieferumfang enthalten sind: vier Montageschrauben, mehrere Kabelbinder, ein Kaltstromkabel und ein Benutzerhandbuch.

Verarbeitung & Preis

Verarbeitung
Das Netzteil (150 x 86 x 150 mm; knapp 2,41 Kilogramm) wurde sehr sauber verarbeitet, weist keine Verarbeitungsschwächen auf und hinterlässt auch optisch gesehen einen guten Eindruck. Sämtliche Anschlüsse und Kabel glänzen durch eine ordentliche Qualität und hochwertige Materialien. Die Flachbandkabel sehen nicht nur schick aus, sondern tragen auch zu einem aufgeräumten System bei und verbessern den Luftfluss im Gehäuse, was wiederum für geringere Temperaturen sorgt. An der Länge der Kabel gibt es nichts zu kritisieren, da diese ausreichend dimensioniert sind für sämtliche Midi-Tower/Big-Tower. Beim Fractal Design Ion Gold 850W bekommt der Käufer 7 Jahre Garantie.

Bild 5/9 (Galerie öffnen)

Preis und Verfügbarkeit
Das Fractal Design Ion Gold 850W ist ab sofort im Handel erhältlich. Der Preis beträgt 99,90 Euro (Stand: 10.06.2021).

Spannungen

Fractal Design Ion Gold 850W - Spannungen

Leistung und Stabilität der Hauptschienen

+12V

12.6 Volt

+5V

5.25 Volt

+3.3V

3.47 Volt

Alle drei Hauptschienen liefen während unserer Testphase (15 Tage) einwandfrei, und die minimalen Schwankungen lagen alle innerhalb der strengen 5%-Toleranzgrenze.

Restwelligkeit

Fractal Design Ion Gold 850W - Restwelligkeit

Restwelligkeit-Messungen - weniger ist besser

+12V

19 mV

+5V

6 mV

+3.3V

5 mV

Die Restwelligkeitswerte unseres Testmusters geben keinen Anlass zur Kritik. Sämtliche Werte sind perfekt.

Erklärung zur Restwelligkeit: Die Restwelligkeit-Messungen zeigen die Qualität der ausgegebenen Spannungen. In der ATX-Spezifikation 2.4 wird festgelegt, dass Welligkeit und Rauschen im Frequenzbereich von 10 Hz bis 20 MHz unter keiner Belastungssituation 120mV auf der (den) 12V Schiene(n) und 50mV auf den 3,3 und 5V Schienen überschreiten.

Lautstärke & Temperatur

Fractal Design Ion Gold 850W - Lautstärke

Entfernung: ca. 1 Meter - Lautstärke: < 0,01 Atmen in 30 cm Entfernung / 0,1 Rauschende Blätter / 0,3 Flüstern / 0,5 Der eigene Atem / 1 Ruhige Wohnstraße / 2 Unterhaltung - weniger ist besser

gemessene Lautstärke

0.20 Sone

Fractal Design Ion Gold 850W - Temperaturen

Temperatur am Gehäuse und im Innenraum

Gehäuse

35 °C

Innenraum

30 °C

Fractal Design verbaut einen hauseigenen 140-mm-Lüfter (2000 RPM, 36.6 dB(A), 119 CFM, 2.82 mmH2O), der über eine Temperatursteuerung angesprochen wird. Unter Volllast dreht der Fan mit knapp 1.200 U/min und ist nur leicht hörbar.

Bild 4/9 (Galerie öffnen)

Leistungsaufnahme

Fractal Design Ion Gold 850W - Leistungsaufnahme

gesamte System - ohne Monitor

gemessene Verbrauch

675 Watt

Unser High-End-Testsystem - bestehend aus einer GeForce RTX 2080 Ti Grafikkarte in Kombination mit einem übertakteten AMD Ryzen Threadripper 1950X Prozessor - konnten die PSU nicht an ihr Limit bringen. Bemerkenswert: Der geringe Verbrauch im Standby-Betrieb.

Wirkungsgrad

Fractal Design Ion Gold 850W - Wirkungsgrad (230V)

Wirkungsgrad des Netzteiles - mehr ist besser

gemessene Wirkungsgrad

90 %

Ein verdientes 80PLUS-Gold-Zertifikat.

Fazit & Wertung

„

Christoph meint: Überzeugendes Netzteil zum fairen Preis!

“

Auch mit dem neuen Ion Gold 850W liefert Fractal Design ein gutes Netzteil zum erschwinglichen Preis ab. Die verbaute Technik ist gut, die Messwerte können sich sehen lassen, bei der Verarbeitung sind uns keine Mängel aufgefallen und auch in puncto Anschlussmöglichkeiten gibt es nichts zu bemängeln. Die ordentliche Garantiezeit von sieben Jahren und der recht leise 140-mm-Lüfter wissen ebenfalls zu gefallen. Lediglich auf der Sekundärseite hätten wir uns etwas wertigere Kondensatoren gewünscht.

Leistung

9

Technik

8

Ausstattung

9

Temperatur

9

Lautstärke

8

Verarbeitung

9

Preis

8

Richtig gut

saubere Verarbeitungsqualität
Lötqualität
sehr gute Leistung
hoher Wirkungsgrad
gute Technik und Messwerte
Lautstärke hält sich in Grenzen
sämtliche Schutzschaltungen vorhanden
zahlreiche Anschlüsse
Länge der Kabel
(voll)modulares Kabelmanagement
7 Jahre Garantie
fairer Preis

Verbesserungswürdig

kein Semi-passiv-Kühlkonzept
Wahl der Kondensatoren auf der Sekundärseite
kein RGB (wer es vermisst!)
