Einleitung
Mit der neuen „Revolution DUO“ Serie von Enermax feiert das Dual-Lüfter-Netzteil sein Comeback. Wir haben das Enermax Revolution DUO 700W auf den Prüfstand geschickt. Über Enermax
Die Enermax Technology Corporation wurde 1990 in Taiwan gegründet und entwickelte sich zu einem der weltweit führenden Hersteller von PC-Komponenten wie Netzteilen, Gehäusen, Lüftern, Tastaturen, externen Festplattengehäusen und anderen Peripheriegeräten. Der Hauptsitz der Unternehmensgruppe befindet sich seit 2000 in Taoyuan, Taiwan.Fünf Tochtergesellschaften und zahlreiche Partner rund um den Globus bilden ein ausgezeichnetes Netzwerk für den Vertrieb der Enermax-Produkte sowie ODM- und OEM-Aktivitäten. Neben Deutschland besitzt Enermax Niederlassungen in Frankreich, den USA, Japan und seit 2008 auch in China. Seit 2004 ist die Enermax Technology Corporation auch an der taiwanesischen Börse notiert.
Datenblatt
• Lüfter: 1x 100mm, 910-1200rpm, 1x 80mm, 1380-2000rpm • PFC: aktiv • Anschlüsse: 1x 24-Pin, 1x 4/8-Pin ATX12V, 4x 6/8-Pin PCIe, 8x SATA, 4x IDE, 1x Floppy • +3.3V: 20A • +5V: 20A • +12V: 58A • -12V: 0.3A • +5Vsb: 2.5A • durchschnittliche Effizienz (115V): 89% • Formfaktor: ATX PS/2 • Abmessungen (BxHxT): 150x86x160mm • Besonderheiten: ErP Lot 6, manuelle Lüftersteuerung • Herstellergarantie: drei Jahre
Preis: 85 Euro (Stand: 29.12.2016)
Testsystem
• Mainboard: ASUS ROG Rampage IV Black Edition Prozessor: Intel Core i7-4960X Extreme Edition @ 4.4 GHz • Arbeitsspeicher: Kingston HyperX Beast DIMM XMP Kit 32GB 2133 MHz • Grafikkarte: NVIDIA GeForce GTX 1070 • Prozessorkühler: EKL Alpenföhn K2 • Soundkarte: Creative Sound Blaster Z • Festplatten: 2x Samsung SSD 840 Evo Series 250GB (Raid0) • Gehäuse: Xilence Interceptor • Laufwerke: Samsung Blu-ray DVD-/RW • Betriebssystem: Windows 10 • Peripherie: QPAD 5K LE Maus, QPAD MK-85 Red Tastatur und QPAD QH-1339 Headset • Monitor: LG Electronics Flatron 29EA93-P • Zimmertemperatur: ca. 21°C
• Sonstiges: Chroma Teststation

Testbericht

Technik
Das Enermax Revolution DUO 700W verzichtet auf ein modulares Kabelmanagement und besitzt einen sehr hohen Wirkungsgrad (durchschnittlich 91 Prozent). Darüber hinaus punktet die PSU zwei Lüftern (Oben: 100-mm-Modell; Rückseite: 80-mm-Modell). Für die Technik und Fertigung ist Yue-Lin verantwortlich. Die Schaltung entspricht einem DC-DC Design mit LLC-Resonanzwandlung und Active Clamp Technologie. Auf der Primärseite findet man einen Nippon Chemicon Kondensator (420V, 560uF, 105°C) - sekundärseitig sind es 105°C-Modelle von Rubycon. Bei der 700-Watt-Version ist die 12-Volt-Leitung für bis zu 58 Ampere ausgelegt (Single-Rail). Diese Leistung reicht locker für jedes moderne Gaming-System aus. Ebenfalls besitzt das Netzteil die ErP Lot 6 EU-Norm. Diese Norm schreibt vor, dass ein Computersystem im Standby-Betrieb und im ausgeschalteten Zustand nicht mehr als 1 Watt verbrauchen darf, seit Januar 2012 liegt die Obergrenze sogar bei 0,5 Watt. Nur Computersysteme, die zukünftig diese Norm erfüllen, werden die CE-Zertifizierung erhalten.
Schutzschaltungen

Schutzschaltungen	Vorhanden	Getestet/Bestanden
ÜBERSPANNUNGSSCHUTZ (OVP)	Ja	Ja/Ja
UNTERSPANNUNGSSCHUTZ (UVP)	Ja	Ja/Ja
KURZSCHLUSSSCHUTZ (SCP)	Ja	Ja/Ja
ÜBERSTROMSCHUTZ (OCP)	Ja	Ja/Ja
ÜBERLASTSCHUTZ (OLP)	Ja	Ja/Ja
ÜBERHITZUNGSSCHUTZ (OTP)	Ja	Ja/Ja

Intel Haswell-Ready: JA
Auf Nachfrage bei Enermax wurde uns mitgeteilt, dass unser Testmuster die Zero Load-Technologie unterstützt. Demnach sind die 0.05 Ampere, welche die neuen Intel Haswell Prozessoren im Stromsparmodus benötigen, ohne Probleme möglich.
Ausstattung
Über folgende Anschlüsse verfügt das Netzteil:
1x 20+4-Pin ATX12V/EPS12V - 600 mm
1x 4+4-Pin ATX12V/EPS12V - 650 mm
4x 6+2-Pin-PCIe - 600 mm
8x SATA - 550 + 150 +150 + 150 mm
4x 4-Pol-Molex/Floppy - 450 + 150 + 150 + 150 mm
Im Lieferumfang enthalten sind: Netzteil, Stromkabel, Kabelbinder und eine verständliche Bedienungsanleitung. Verarbeitung
Das gesamte Netzteil (150x86x160 mm (B x H x T); knapp 2,5 Kilogramm) wurde sehr sauber verarbeitet und weist keine Verarbeitungsschwächen auf. Sämtliche Anschlüsse und Kabel glänzen durch eine ordentliche Qualität und hochwertige Materialien. Die Sleevekabel sehen nicht nur schick aus, sondern tragen auch zu einem aufgeräumten System bei und verbessern den Luftfluss im Gehäuse, was wiederum für geringere Temperaturen sorgt. An der Länge der Kabel gibt es nichts zu kritisieren, da diese ausreichend dimensioniert sind für sämtliche Midi-Tower. Bei der Revolution DUO Serie bekommt der Käufer drei Jahre Garantie.
Preis und Verfügbarkeit
Das Enermax Revolution DUO 700W ist ab sofort im Handel erhältlich. Der Preis beträgt 85 Euro (Stand: 29.12.2016).

Spannungen

Alle drei Hauptschienen liefen während unserer Testphase (5 Tage) einwandfrei, und die minimalen Schwankungen lagen alle innerhalb der strengen 5%-Toleranzgrenze.

Restwelligkeit

Die Restwelligkeitswerte unseres Testmusters geben keinen Anlass zur Kritik. Sämtliche Werte sind perfekt.

Erklärung zur Restwelligkeit: Die Restwelligkeit-Messungen zeigen die Qualität der ausgegebenen Spannungen. In der ATX-Spezifikation 2.4 wird festgelegt, dass Welligkeit und Rauschen im Frequenzbereich von 10 Hz bis 20 MHz unter keiner Belastungssituation 120mV auf der (den) 12V Schiene(n) und 50mV auf den 3,3 und 5V Schienen überschreiten. Die Messungen wurden in Zusammenarbeit mit der TU Wien durchgeführt.

Lautstärke & Temperatur

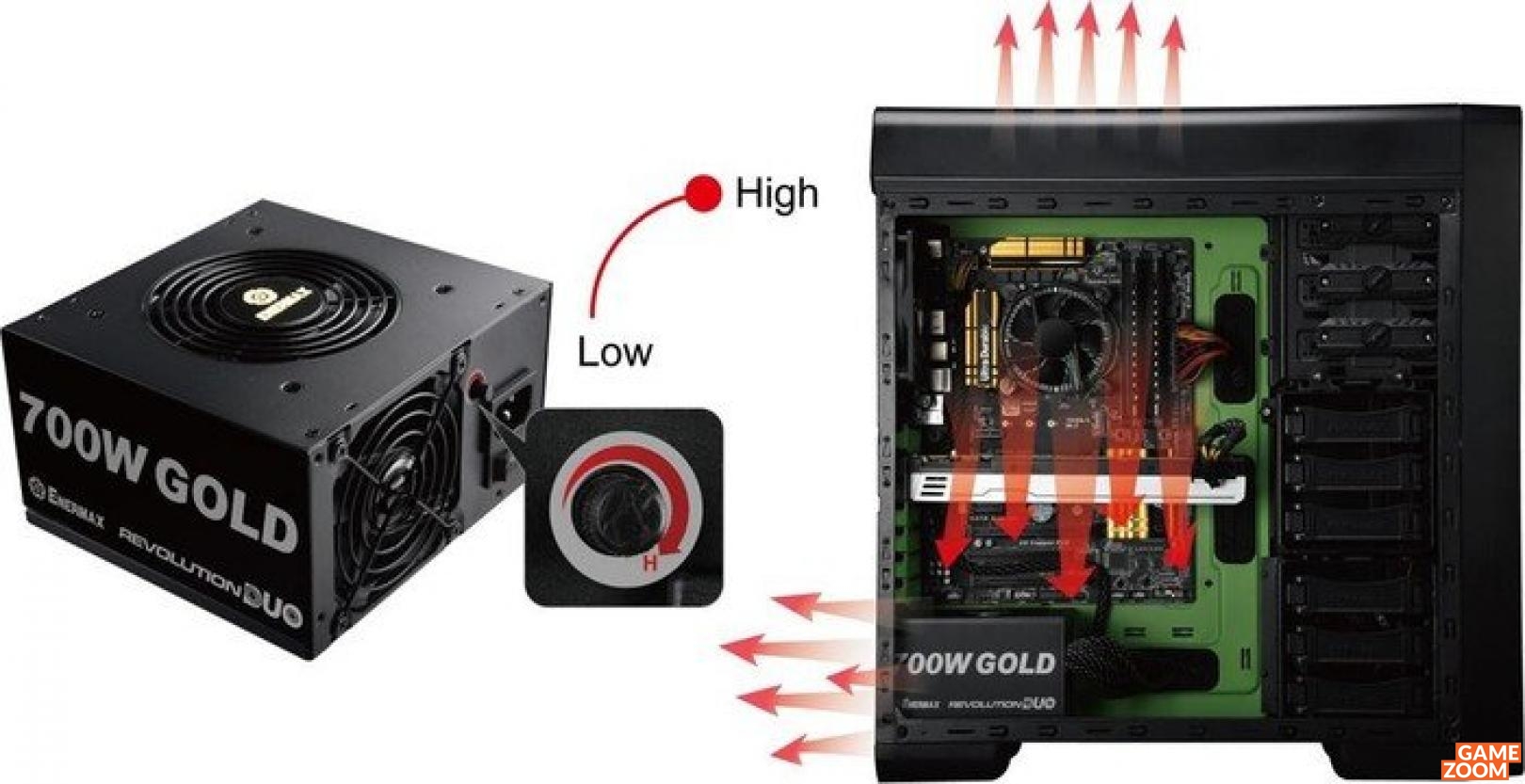

Das Kühlkonzept des Enermax Revolution DUO 700W umfasst zwei Lüfter. An der Oberseite werkelt ein 100-mm-Lüfter - an der Rückseite ein 80er. Beide sind mit Enermax' typischen Twister-Lagern versehen. Einen semipassiven Betrieb gibt es nicht. Stattdessen laufen die Lüfter beim 700-Watt-Modell mit rund 1.000 (100 mm) respektive 700 U/min (80 mm) an. Bei maximaler Einstellung werden daraus rund 1.200 beziehungsweise 2.000 U/min. An der Rückseite des Netzteils kann man per Hand die Lüftergeschwindigkeiten anpassen. Schade: Bereits bei mittlerer Geschwindigkeit sind die beiden Lüfter hörbar.

Leistungsaufnahme

Unser High-End-Testsystem - bestehend aus einer NVIDIA GeForce GTX 1070 Grafikkarte in Kombination mit einem übertakteten Core i7-4960X Extreme Edition Sechskern-Prozessor aus dem Hause Intel - konnten die PSU nicht an ihr Limit bringen. Bemerkenswert: Der geringe Verbrauch im Standby-Betrieb.

Wirkungsgrad

Ein verdientes 80PLUS-Gold-Zertifikat.
