Einleitung und Datenblatt

Einleitung
Nachdem erst kürzlich Cooler Master die V-Serie erweiterte, gibt es nun Nachschub für die G-Serie in Form von teilmodularen Netzteilen mit der Bezeichnung „GxxxM“. Wir haben das Modell mit 650 Watt Gesamtleistung auf den Prüfstand geschickt.
Über Cooler Master

Bild 1/10 (Galerie öffnen)

Cooler Master wurde mit dem Ziel die branchenweit besten Thermal Lösungen anzubieten vor mehr als zehn Jahren gegründet. Seither ist sich das Unternehmen treu geblieben. Als ein weltweit führender Anbieter von Prblemlösungen und Dienstleistungen bezüglich Abwärme und Abwärmetransport, arbeiten wir eng mit industriellen Kunden zusammen.
Auf dieser Mission liefert Cooler Master absolute und hochqualitative Lösungen die exakt auf die Anforderungen der Kunden zielen. Darüber hinaus sind wir bestrebt, ein langfristiger und verlässlicher Partner für unsere Kunden zu sein. In erster Linie fokussieren wir weltweit herausragende Technologien, anspruchsvolles Design und hervorragenden Service unseren Kunden bieten zu können.
Cooler Master´s Business umfasst ein umfangreiches Lineup von thermischen Lösungen für eine breite Palette von Anwendungen. Die Produkte reichen von Kühlkörpern und Lüftern für Komponenten und Gehäuse, spezielle Chassis und Wärmeleitkanäle für Computer, industrielle Maschinen- und Telekommunikations-Ausrüstungen.
Unermüdliches Engagement für beste Qualität, wie die ISO 9001-Zertifizierung der wichtigsten Fabriken in Taiwan bleibt stehts Cooler Masters Mission. Die weiteren Fabrikationsstätten in China arbeiten auch nach den ISO Richtlinien und stehen im Prozess der ISO 9002 Beantragung. Cooler Master arbeitet mit einer Reihe von analytischen Prüfprotokolle, die höchste Qualität zu gewährleisten. Dies umschliesst zusätzlich eine gründliche Qualitätskontrolle bei unseren Subunternehmen. Cooler Master´s Augenmerk auf Qualität erstreckt sich weit über den Produktionsbereich hinaus und bindet den Service an den gesetzten Standard.
Datenblatt
• Lüfter: 120mm • PFC: aktiv • Anschlüsse (abnehmbar): 1x 20/24-Pin, 1x 4/8-Pin ATX12V, 4x 6/8-Pin PCIe, 8x SATA, 6x IDE, 1x Floppy • +3.3V: 20A • +5V: 20A • +12V: 52A • -12V: 0.3A • +5Vsb: 2.5A • durchschnittliche Effizienz: >83% • Abmessungen (BxHxT): 150x86x140mm • Besonderheiten: unterstützt "Haswell" C6/C7 Low-Power States • Herstellergarantie: fünf Jahre
Testsystem
• Mainboard: Gigabyte GA-P67A-UD4 • Prozessor: Intel Core i5 2500K @ 4,4 GHz • Arbeitsspeicher: 16GB DDR3-1600 RAM (Ultraforce RAM) • Grafikkarte: NVIDIA GeForce GTX Titan • Prozessorkühler: Xigmatek Balder SD1283 • Soundkarte: Creative Sound Blaster Z • Festplatten: 1000 GB WD S-ATA III Festplatte, 7200 U/min • Gehäuse: Cooler Master HAF 942-X • Laufwerke: Samsung 22x DVD Brenner • Betriebssystem: Windows 7 Home Premium 64-Bit (im Lieferumfang enthalten) • Zimmertemperatur: ca. 21°C • Garantiezeit: 5 Jahr Vor-Ort
• Sonstiges: Chroma Teststation

Testbericht

Technik

Bild 4/10 (Galerie öffnen)

Das Cooler Master G650M 650W besitzt ein (teil)modulares Kabelmanagement und setzt auf einen hohen Wirkungsgrad (83%). Darüber hinaus punktet die PSU mit einem sehr effektiven 12 cm Lüfter. Bei der 650-Watt-Version ist die 12-Volt-Leitung für bis zu 52 Ampere ausgelegt (Single-Rail). Diese Leistung reicht locker für jedes moderne Gaming-System aus. Zum Einsatz kommt ein Full-Bridge-Design mit LLC-Resonanzwandler mit Synchronous Rectification und nachgeschalteten DC-DC-Spannungswandlern auf der Sekundärseite. Die Minor-Rails (3,3- und 5-Volt) werden nicht mehr direkt aus dem Transformator gespeist, sondern über Abwärtswandler aus der 12-Volt-Schiene erzeugt. Dadurch sollen stabilere Spannungen gegenüber der G-Serie erreicht werden. Die Netzteile werden jedoch nicht mehr von Enhance (G-Serie und GX-Serie) sondern laut RealHardTechX von CWT gefertigt. Sowohl auf Primär- als auch Sekundärseite werden Elkos von Nippon Chemicon eingesetzt (85 und 150°C). Alles in allem also eine gute Bauteilauswahl. Über folgende Schutzschaltungen verfügt das Netzteil:
• OVP: Over Voltage Protection = Überspannungsschutz • OCP: Over Current Protection = Überstromschutz • SCP: Short Circuit Protection = Kurzschlussschutz • OPP: Over Power Protection = Überlastschutz • OTP: Over Temperatur Protection = Überhitzungsschutz
Intel Haswell-Ready: JA
Auf Nachfrage bei Cooler Master wurde uns mitgeteilt, dass das G650M die Zero Load-Technologie unterstützt. Demnach sind die 0.05 Ampere, welche die neuen Intel Haswell Prozessoren im Stromsparmodus benötigen, ohne Probleme möglich.
Ausstattung

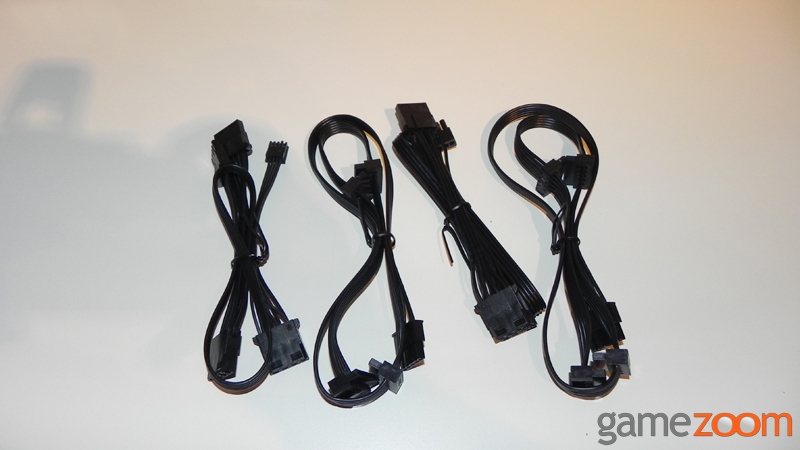

Über folgende Anschlüsse verfügt das Netzteil:

Bild 2/10 (Galerie öffnen)

1x 20/24-pin - 550 mm
1x 4+4-pin ATX12V - 600 mm
4x 6+2-pin PCIe - 500/120 mm
8x SATA / 2x je 4 SATA - 400/150/150/150 mm
6x IDE / 1x 4 4-Pin-Molex / 1x 4 4-Pin-Molex & 1 Floppy - 400/150/150 mm
1x Floppy - 850 mm
Verarbeitung

Bild 3/10 (Galerie öffnen)

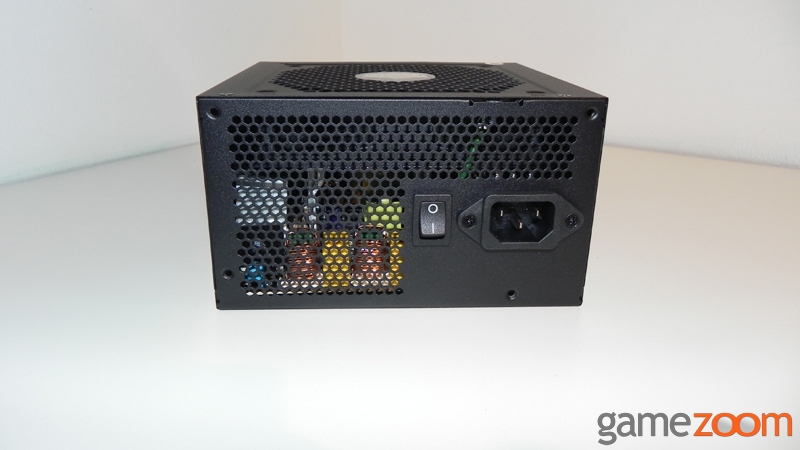

Für ein 650 Watt Netzteil kommt das G650M mit 150 x 86 x 140 mm und einem Gewicht von knapp über 1,6 Kilogramm (ohne Kabel) mit geradezu moderaten Gewichts- und Größenwerten daher. Das gesamte Netzteil wurde sehr sauber verarbeitet und weist keine Verarbeitungsschwächen auf. Sämtliche Anschlüsse und Kabel glänzen durch eine ordentliche Qualität und hochwertige Materialien. Die Flachbandkabel (Ausnahme: 20/24-pin und 4+4-pin) sehen nicht nur schick aus, sondern tragen auch zu einem aufgeräumten System bei und verbessern den Luftfluss im Gehäuse, was wiederum für geringere Temperaturen sorgt. An der Länge der Kabel gibt es nichts zu kritisieren, da diese ausreichend dimensioniert sind für sämtliche Midi-Tower. Hersteller Cooler Master gibt fünf Jahre Garantie auf das Netzteil.
Preis und Verfügbarkeit
Das Cooler Master G650M ist ab sofort im Handel erhältlich. Der aktuelle Verkaufspreis beträgt faire 65 Euro (Stand: 19.11.2013).
Gamezoom Check Hardware - Tipps zum Netzteilkauf #1 by OCZ

Gamezoom Check Hardware - Tipps zum Netzteilkauf #2 by Corsair

Beim Kauf eines neuen Netzteiles sollte man darauf achten, dass die im System verbauten Komponenten im Idealfall nur 60 bis 70 Prozent (Gaming/Load) der Gesamtleistung der PSU in Anspruch nehmen. Somit ist gewährleistet das 1) der Wirkungsgrad den höchsten Wert erreicht, 2) das Innenleben des Netzteiles nicht zu warm wird und 3) folgegleich der Lüfter auf einer niedrigen Umdrehungszahl läuft (=geringe Lautstärke).
Gamezoom Check Hardware - Tipps zum Netzteilkauf #3 by Seasonic

Im dritten "Tipps zum Netzteilkauf"-Video gehen wir auf das Thema lüfterlose Netzteile ein.

Messungen

Cooler Master G650M 650W - Spannungen

Leistung und Stabilität der Hauptschienen

+12V

12.6 Volt

+5V

5.25 Volt

+3.3V

3.47 Volt

Alle drei Hauptschienen liefen während unserer Testphase (drei Tage) einwandfrei, und die minimalen Schwankungen lagen alle innerhalb der strengen 5%-Toleranzgrenze.

Cooler Master G650M 650W - Ripple & Noise

Ripple-&-Noise-Messungen - ermittelt in Zusammenarbeit mit der TU Wien

+12V

26 mV

+3.3V

14 mV

+5V

13 mV

Die Ripple- und Noise-Werte unseres Testmusters geben keinen Anlass zur Kritik.
Erklärung zur Ripple&Noise-Messung: Die Ripple- und Noise-Messungen zeigen die Qualität der ausgegebenen Spannungen. In der ATX-Spezifikation 2.03 wird festgelegt, dass Welligkeit und Rauschen im Frequenzbereich von 10 Hz bis 20 MHz unter keiner Belastungssituation 120mV auf der (den) 12V Schiene(n) und 50mV auf den 3,3 und 5V Schienen überschreiten. Die Messungen wurden in Zusammenarbeit mit der TU Wien durchgeführt.

Cooler Master G650M 650W - Temperaturen

Temperatur am Gehäuse und im Innenraum

Innenraum

39 °C

Gehäuse

35 °C

Cooler Master G650M 650W - Lautstärke

Entfernung: ca. 1 Meter - Lautstärke: < 0,01 Atmen in 30 cm Entfernung / 0,1 Rauschende Blätter / 0,3 Flüstern / 0,5 Der eigene Atem / 1 Ruhige Wohnstraße / 2 Unterhaltung / 4 Klappernde Tastatur / 8 Schreibmaschine / 16 Laute Unterhaltung

gemessene Lautstärke

0.27 Sone

Der Lüfter ist ein großes 120-mm-Modell, welches mit einem besonders langlebigen Lager ausgestattet wurde. Dank des gut durchdachten Kühlkonzeptes wird es im Innenraum unseres Testmusters nie zu warm. Kleiner Wehrmutstropfen: Unter Volllast konnten wir leichtes Surren feststellen. Im Normalbetrieb konnten wir diesen Kritikpunkt jedoch nicht wahrnehmen.

Cooler Master G650M 650W - Leistungsaufnahme

komplette System ohne Monitor

gemessene Verbrauch ohne Monitor

423 Watt

Unser neues High-End-Testsystem (Ultraforce WOW II Edition) - bestehend aus einer NVIDIA GeForce GTX Titan Grafikkarte in Kombination mit einem stark übertakteten Core i5 Sandy Bridge Quad-Core Prozessor aus dem Hause Intel - konnten die PSU nicht an ihr Limit bringen. Bemerkenswert: Der geringe Verbrauch im Standby-Betrieb.

Cooler Master G650M 650W - Wirkungsgrad

Wirkungsgrad des Netzteiles - ermittelt in Zusammenarbeit mit der TU Wien

gemessene Wirkungsgrad

81 %

Ein verdientes 80PLUS-Bronze-Zertifikat.

Fazit und Wertung

„

Christoph meint: Klasse Netzteil zum fairen Preis!

“

Mit dem neuen G650M liefert Cooler Master ein sehr gutes Netzteil für preisbewusste Anwender ab. Die von uns getestete PSU bietet eine hochwertige Verarbeitungsqualität, zahlreiche Anschlussmöglichkeiten und ausreichend lange Kabelstränge. Für das (teil)modulare Netzteil sprechen auch die moderne Technik und der hohe Wirkungsgrad. Lediglich das leichte Surren des Lüfters bei Volllast trübt den positiven Gesamteindruck etwas. Trotzdem können wir bedenkenlos für das G650M eine Kaufempfehlung aussprechen.

Leistung

9

Technik

9

Ausstattung

9

Temperatur

9

Lautstärke

8

Verarbeitung

9

Preis

8

Richtig gut

hochwertige Verarbeitung und Komponenten
ausgereifte Technik
Wirkungsgrad
(teil)modulares Kabelmanagement
zahlreiche Anschlüsse
ausreichend lange Kabelstränge
genügend Power für moderne Gaming-Systeme
unterstützt "Haswell" C6/C7 Low-Power States
fairer Preis

Verbesserungswürdig

Lüfter unter Volllast leicht hörbar
