Chieftec Photon Gold GDP-750C-RGB - Test/Review
Chieftec erweitert seine Netzteilserie um die neuen „Photon Gold“-Modelle, welche mit einer anpassbaren RGB-Beleuchtung (Lüfter) und einem hohen Wirkungsgrad auftrumpfen.
Von Christoph Miklos am 30.06.2019 - 21:18 Uhr

Einleitung & Datenblatt

Einleitung
Chieftec erweitert seine Netzteilserie um die neuen „Photon Gold“-Modelle, welche mit einer anpassbaren RGB-Beleuchtung (Lüfter) und einem hohen Wirkungsgrad auftrumpfen. Wir haben das 750-Watt-Modell auf den Prüfstand geschickt! Über Chieftec
Seit über 20 Jahren ist CHIEFTEC eine weltweit anerkannte und renommierte Marke welche durch qualitativ hochwertige Netzteile, Computergehäuse, 19” IPC Gehäuse und Zubehör bekannt geworden ist und sich durch die Herstellung dieser Produkte einen Namen gemacht hat.
Alles aus einer Hand: vom Komponenteneinkauf über eine eigene R&D Abteilung, bis hin zu vollautomatisierten Produktionsstraßen und einer beispielhaften Qualitätskontrolle welche sich in unseren Produktionsstätten in China und Taiwan befinden.
1994 wurde die ARENA ELETCTRONIC GMBH mit dem Ziel gegründet, sowohl die OEM, ODM als auch die Distributionskanäle zu bedienen und repräsentiert seitdem einzig und allein die Marke CHIEFTEC und deren Produkte in Europa, dem mittleren Osten, der CIS-Regionen und Afrika und strebt die weitere Expandierung in aufkommenden Märkten an.
Heute sind in der Europa-Zentrale in Düsseldorf über 20 hoch qualifizierte Mitarbeiter beschäftigt, welche größten Wert darauf legen, gleichermaßen ein kompetenter und zuverlässiger Ansprechpartner für Kunden und Anwender zu sein. Über 3.000m² Lager- und Logistikfläche mit Hunderten von Paletten Stellplätzen, sowie tägliche Direktcontainer, sichern eine permanent hohe Verfügbarkeit der Produkte.

Datenblatt
• Lüfter: 140mm (RGB beleuchtet, ARGB) • Kabelmanagement: teilmodular • Anschlüsse: 1x 20/24-Pin, 1x 4/8-Pin ATX12V, 4x 6/8-Pin PCIe, 8x SATA, 3x IDE, 1x Floppy, 1x 3-Pin RGB-Header (+5V/DATA/GND) • durchschnittliche Effizienz: 90% (Hersteller) • Abmessungen (BxHxT): 150x87x160mm • Herstellergarantie: zwei Jahre • Anzahl 12V-Schienen: 1 • +3.3V: 22A • +5V: 22A • +12V: 62A • -12V: 0.3A • +5Vsb: 2.5A • PFC: aktiv • Formfaktor: ATX PS/2 • Besonderheiten: ErP Lot 6, unterstützt "Haswell" C6/C7 Low-Power States, RGB-Schnittstelle 3-Pin (+5V/DATA/GND)
Preis: 89 Euro (Stand: 30.06.2019)
Testsystem
• Mainboard: ASUS ROG Strix X99 Gaming • Prozessor: Intel Core i7-6950X Extreme Edition @ 10x 4,0 GHz • Arbeitsspeicher: Kingston HyperX Predator DIMM Kit 32GB, DDR4-3200 • Grafikkarte: Inno3D GeForce GTX 1080 Ti iChill X4 Ultra • Prozessorkühler: Alpenföhn Olymp • Netzteil: Seasonic Snow Silent 1050W • Soundkarte: Creative Sound Blaster Z • Festplatten: Toshiba OCZ RD400 512GB, M.2 • Gehäuse: be quiet! Dark Base Pro 900 • Laufwerke: Samsung Blu-ray DVD-/RW • Betriebssystem: Windows 10 Home 64-Bit • Peripherie: Razer DeathAdder Chroma, Razer BlackWidow Ultimate Chroma und Astro Gaming A40 Headset • Monitor: LG Electronics 34UC79G-B • Zimmertemperatur: ca. 21°C
• Sonstiges: Chroma Teststation

Technik & Ausstattung

Technik

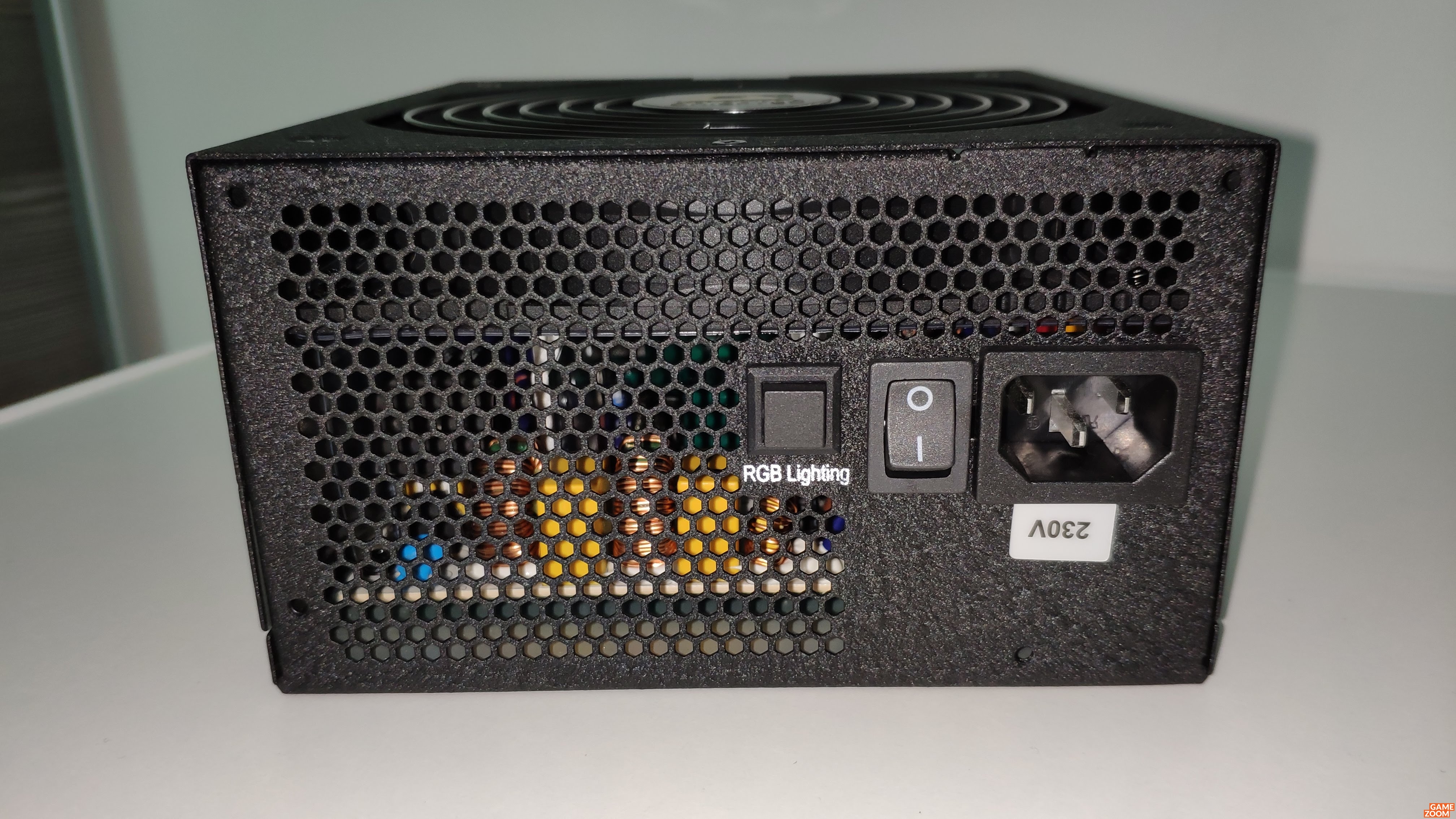

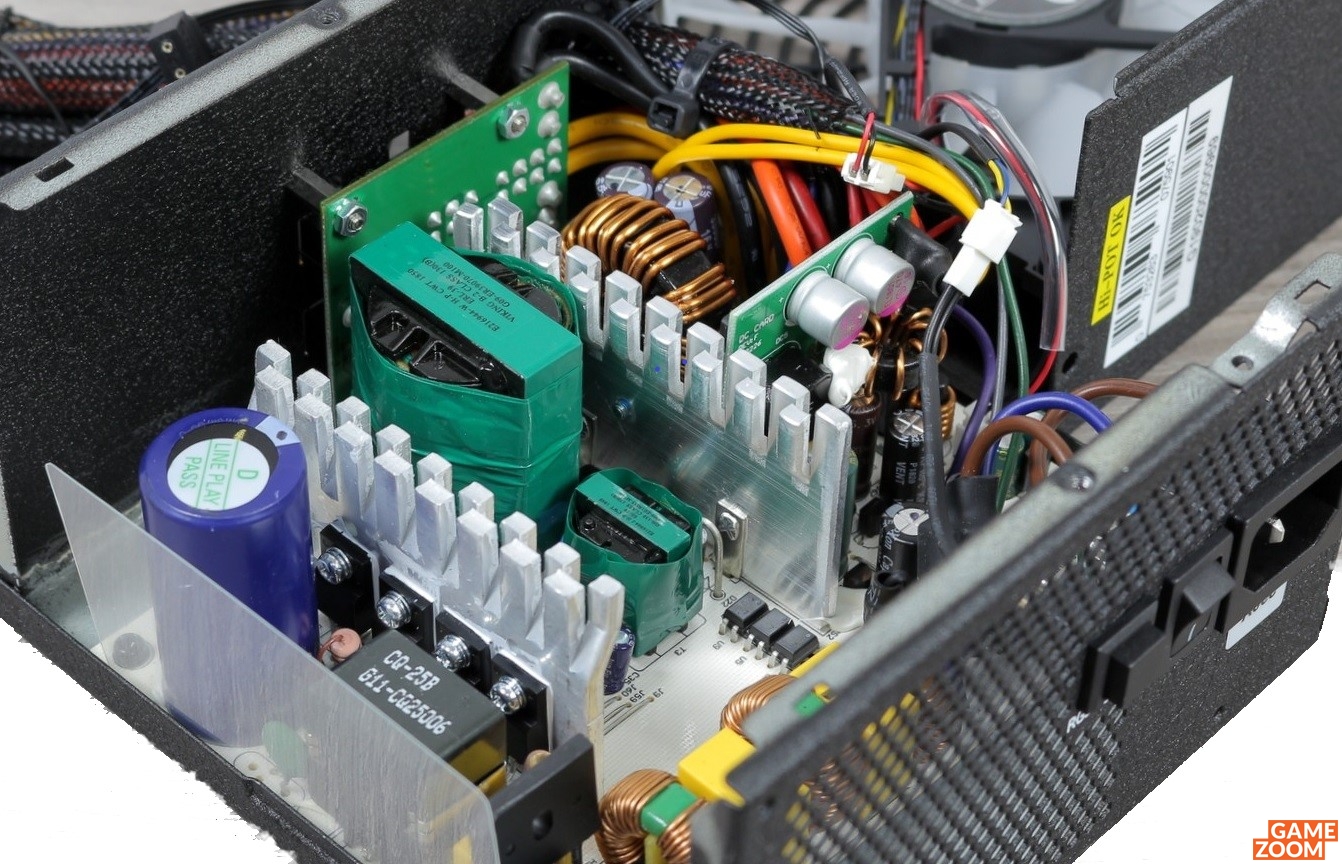

Das neue Photon Gold GDP-750C-RGB besitzt ein teil-modulares Kabelmanagement. Der Wirkungsgrad liegt bei durchschnittlich 90 Prozent. Darüber hinaus punktet die PSU mit einem effektiven und bunt beleuchteten 140-mm-Lüfter. Zum Einsatz kommt ein Full-Bridge-Design mit LLC-Resonanzwandler mit Synchronous Rectification und nachgeschalteten DC-DC-Spannungswandlern auf der Sekundärseite. Das Netzteil wird von CWT gefertigt. Sowohl auf Primär- als auch Sekundärseite werden Elkos des eher weniger „beliebten“ Herstellers „Elite“ verbaut. Bei der 750-Watt-Version ist die 12-Volt-Leitung für bis zu 62 Ampere ausgelegt (Singlerail). Diese Leistung reicht locker für jedes moderne Gaming-System aus. Ebenfalls besitzt das Netzteil die ErP Lot 6 EU-Norm. Diese Norm schreibt vor, dass ein Computersystem im Standby-Betrieb und im ausgeschalteten Zustand nicht mehr als 1 Watt verbrauchen darf, seit Januar 2012 liegt die Obergrenze sogar bei 0,5 Watt. Nur Computersysteme, die zukünftig diese Norm erfüllen, werden die CE-Zertifizierung erhalten. Für RGB-Fans bietet unser Testmuster eine schicke (Lüfter-)Beleuchtung. Diese lässt sich direkt an der Rückseite des Gerätes per Schalter anpassen (14 verschiedene Modi) oder per Mainboard-Software (+5V-LED-Anschluss). Unterstützt werden ASUS AURA SYNC, MSI MYSTIC LIGHT SYNC, ASROCK POLYCHROME SYNC und GIGABYTE RGB FUSION.
Schutzschaltungen
Schutzschaltungen Vorhanden Getestet/Bestanden
ÜBERSPANNUNGSSCHUTZ (OVP) Ja Ja/Ja
UNTERSPANNUNGSSCHUTZ (UVP) Ja Ja/Ja
KURZSCHLUSSSCHUTZ (SCP) Ja Ja/Ja
ÜBERSTROMSCHUTZ (OCP) Ja Ja/Ja
ÜBERLASTSCHUTZ (OLP) Ja Ja/Ja
ÜBERHITZUNGSSCHUTZ (OTP) Nein Ja/Nein

Intel Haswell-Ready: Ja
Auf Nachfrage bei Chieftec wurde uns mitgeteilt, dass unser Testmuster die Zero Load-Technologie unterstützt. Demnach sind die 0.05 Ampere, welche die neuen Intel Haswell Prozessoren im Stromsparmodus benötigen, ohne Probleme möglich.
Ausstattung
Über folgende Anschlüsse verfügt das Netzteil:
Anzahl Type Länge (mm)
1 20+4-Pin 550
1 4+4-Pin 550
4 6+2-Pin-PCIe 2x 550+150
8 SATA 2x 500+150+150+150
3 IDE/Molex 500+150+150+150
1 Floppy 550
1 RGB LED PIN 550
Im Lieferumfang enthalten sind: Netzteil, Stromkabel, +5V-LED-Kabel für Mainboard, Aufbewahrungstasche für nicht genutzte Kabelstränge, Montageschrauben und eine ausführliche Bedienungsanleitung.

Verarbeitung & Preis

Verarbeitung
Das ATX-Netzteil (150x87x160mm (B x H x T); knapp 2.3 Kilogramm) wurde sehr sauber verarbeitet und weist keine Verarbeitungsschwächen auf. Die Sleevekabel glänzen durch eine ordentliche Qualität. An der Länge der Kabel gibt es nichts zu kritisieren, da diese ausreichend dimensioniert sind für sämtliche Midi-Tower. Die Garantiezeit des Netzteiles beträgt zwei Jahre. Preis und Verfügbarkeit
Das Chieftec Photon Gold GDP-750C-RGB ist ab sofort im Handel erhältlich. Der Preis beträgt knapp 89 Euro (Stand: 30.06.2019).

Spannungen

Chieftec Photon Gold GDP-750C-RGB - Spannungen
Leistung und Stabilität der Hauptschienen
+3.3V
3.47 Volt
3.3 Volt
3.27 Volt
3.14 Volt
+5V
5.25 Volt
5 Volt
4.94 Volt
4.75 Volt
+12V
12.6 Volt
12 Volt
11.88 Volt
11.40 Volt
Toleranz Maximum Sollwert gemessene Durchschnittswert Toleranz Minimum

Alle drei Hauptschienen liefen während unserer Testphase (zehn Tage) einwandfrei, und die minimalen Schwankungen lagen alle innerhalb der strengen 5%-Toleranzgrenze.

Restwelligkeit

Chieftec Photon Gold GDP-750C-RGB - Restwelligkeit
Restwelligkeit-Messungen - ermittelt in Zusammenarbeit mit der TU Wien
+12V
31 mV
32 mV
33 mV
34 mV
35 mV
36 mV
37 mV
38 mV
39 mV
+5V
9 mV
10 mV
11 mV
12 mV
13 mV
14 mV
15 mV
16 mV
17 mV
+3.3V
6 mV
7 mV
8 mV
9 mV
10 mV
11 mV
12 mV
13 mV
14 mV
20% Last 30% Last 40% Last 50% Last 60% Last 70% Last 80% Last 90% Last 100% Last

Die Restwelligkeitswerte unseres Testmusters geben keinen Anlass zur Kritik. Sämtliche Werte sind perfekt.

Erklärung zur Restwelligkeit: Die Restwelligkeit-Messungen zeigen die Qualität der ausgegebenen Spannungen. In der ATX-Spezifikation 2.4 wird festgelegt, dass Welligkeit und Rauschen im Frequenzbereich von 10 Hz bis 20 MHz unter keiner Belastungssituation 120mV auf der (den) 12V Schiene(n) und 50mV auf den 3,3 und 5V Schienen überschreiten. Die Messungen wurden in Zusammenarbeit mit der TU Wien durchgeführt.

Lautstärke & Temperatur

Chieftec Photon Gold GDP-750C-RGB - Lautstärke
Entfernung: ca. 1 Meter - Lautstärke: < 0,01 Atmen in 30 cm Entfernung / 0,1 Rauschende Blätter / 0,3 Flüstern / 0,5 Der eigene Atem / 1 Ruhige Wohnstraße / 2 Unterhaltung - weniger ist besser
gemessene Lautstärke
0.27 Sone
0.39 Sone
Idle (Lüfter: 1.000 U/min) Load (Lüfter: 2.050 U/min)

Chieftec Photon Gold GDP-750C-RGB - Temperaturen
Temperatur am Gehäuse und im Innenraum
Gehäuse
25 °C
35 °C
Innenraum
31 °C
41 °C
Idle (Desktop) Load (Gaming)

Als Lüfter kommt ein 140-mm-PWM-Modell (HONG HUA HA1425H12B-Z) mit anpassbaren RGB-LEDs zum Einsatz. Bis zu einer mittleren Auslastung ist das Netzteil nur leicht hörbar. Unter Volllast ist ein dezentes Lüfterrauschen wahrnehmbar.

Leistungsaufnahme

Chieftec Photon Gold GDP-750C-RGB - Leistungsaufnahme
gesamte System - ohne Monitor
gemessene Verbrauch ohne Monitor
566 Watt
104 Watt
0.91 Watt
0 Watt
Load (100%) Idle (Desktop) Standby Off

Unser Testsystem - bestehend aus einer NVIDIA GeForce GTX 1080 Ti Grafikkarte in Kombination mit einem übertakteten Intel Core i7-6950X Extreme Edition Prozessor - konnten die PSU nicht an ihr Limit bringen. Bemerkenswert: Der geringe Verbrauch im Standby-Betrieb.

Wirkungsgrad

Chieftec Photon Gold GDP-750C-RGB - Wirkungsgrad (230V)
Wirkungsgrad des Netzteiles - ermittelt in Zusammenarbeit mit der TU Wien
gemessene Wirkungsgrad
90 %
92 %
90 %
niedrige Last (20%) mittlere Last (50%) maximale Last (100%)

Ein verdientes 80PLUS-Gold-Zertifikat.

Fazit & Wertung

Leistung
Technik
Ausstattung
Temperatur
Lautstärke
Verarbeitung
Preis
80%

Christoph meint: Gutes, buntes und recht preiswertes Netzteil!

Das neue Chieftec Photon Gold GDP-750C-RGB stellt einen guten Kompromiss aus Technik, Leistung und Preis dar. Für das knapp 89 Euro „teure“ Netzteil sprechen in erster Linie die saubere Verarbeitungsqualität, der hohe Wirkungsgrad und natürlich die anpassbare RGB-Beleuchtung des Lüfters. Auch in puncto Leistungsaufnahme, Schutzschaltungen und Messwerte (Spannungen, Restwelligkeit) kann sich unser Testmuster sehen lassen. Abstriche muss man hingegen bei der Garantiezeit („nur“ zwei Jahre), Qualität der Kondensatoren und Lautstärke (unter Last leicht hörbar) in Kauf nehmen.

Award

Richtig gut
  • saubere Verarbeitung (Gehäuse)
  • gute Messwerte
  • solide Leistung
  • alle wichtigen Schutzschaltungen vorhanden
  • ausreichend Anschlüsse
  • Länge der Kabelstränge
  • (teil)modulares Kabelmanagement
  • anpassbare RGB-Beleuchtung
  • fairer Preis
Verbesserungswürdig
  • Qualität der verbauten Kondensatoren nur mittelmäßig
  • Lüfter unter Last leicht hörbar
  • "nur" zwei Jahre Garantie
