Chieftec New A-135 APS-1000CB - Test/Review
In unserem heutigen Artikel werfen wir einen kritischen Blick auf das New A-135 APS-1000CB Netzteil von der Firma Chieftec.
Von Christoph Miklos am 11.08.2016 - 15:13 Uhr

Fakten

Hersteller

Chieftec

Release

Ende 2014

Produkt

Netzteil

Preis

ab 111,73 Euro

Webseite

Media (8)

Einleitung und Datenblatt

Einleitung
In unserem heutigen Artikel werfen wir einen kritischen Blick auf das New A-135 APS-1000CB Netzteil von der Firma Chieftec. Mehr Details zur PSU in unserem ausführlichen Testbericht! Über Chieftec
Seit über 20 Jahren ist CHIEFTEC eine weltweit anerkannte und renommierte Marke welche durch qualitativ hochwertige Netzteile, Computergehäuse, 19” IPC Gehäuse und Zubehör bekannt geworden ist und sich durch die Herstellung dieser Produkte einen Namen gemacht hat.
Alles aus einer Hand: vom Komponenteneinkauf über eine eigene R&D Abteilung, bis hin zu vollautomatisierten Produktionsstraßen und einer beispielhaften Qualitätskontrolle welche sich in unseren Produktionsstätten in China und Taiwan befinden.
1994 wurde die ARENA ELETCTRONIC GMBH mit dem Ziel gegründet, sowohl die OEM, ODM als auch die Distributionskanäle zu bedienen und repräsentiert seitdem einzig und allein die Marke CHIEFTEC und deren Produkte in Europa, dem mittleren Osten, der CIS-Regionen und Afrika und strebt die weitere Expandierung in aufkommenden Märkten an.
Heute sind in der Europa-Zentrale in Düsseldorf über 20 hoch qualifizierte Mitarbeiter beschäftigt, welche größten Wert darauf legen, gleichermaßen ein kompetenter und zuverlässiger Ansprechpartner für Kunden und Anwender zu sein. Über 3.000m² Lager- und Logistikfläche mit Hunderten von Paletten Stellplätzen, sowie tägliche Direktcontainer, sichern eine permanent hohe Verfügbarkeit der Produkte.

Datenblatt
• Lüfter: 140mm • PFC: aktiv • Anschlüsse (teilmodular): 1x 24-Pin, 1x 8-Pin EPS12V, 1x 4/8-Pin ATX12V, 6x 6/8-Pin PCIe, 9x SATA, 2x IDE, 1x Floppy • +3.3V: 28A • +5V: 30A • +12V1: 20A • +12V2: 20A • +12V3: 30A • +12V4: 30A • -12V: 0.8A • +5Vsb: 3A • durchschnittliche Effizienz (115V): 85%, 80 PLUS Bronze zertifiziert • Formfaktor: ATX PS/2 • Abmessungen (BxHxT): 150x87x155mm • Besonderheiten: ErP Lot 6 • Herstellergarantie: zwei Jahre
Preis: 112 Euro (Stand: 11.08.2016)
Testsystem
• Mainboard: ASUS ROG Rampage IV Black Edition Prozessor: Intel Core i7-4960X Extreme Edition @ 4.4 GHz • Arbeitsspeicher: Kingston HyperX Beast DIMM XMP Kit 32GB 2133 MHz • Grafikkarte: NVIDIA GeForce GTX 980 Ti • Prozessorkühler: EKL Alpenföhn K2 • Soundkarte: Creative Sound Blaster Z • Festplatten: 2x Samsung SSD 840 Evo Series 250GB (Raid0) • Gehäuse: Xilence Interceptor • Laufwerke: Samsung Blu-ray DVD-/RW • Betriebssystem: Windows 10 • Peripherie: QPAD 5K LE Maus, QPAD MK-85 Red Tastatur und QPAD QH-1339 Headset • Monitor: LG Electronics Flatron 29EA93-P • Zimmertemperatur: ca. 21°C
• Sonstiges: Chroma Teststation

Testbericht und Videos

Technik
Das Chieftec New A-135 APS-1000CB besitzt ein (teil)modulares Kabelmanagement und setzt auf einen ordentlichen Wirkungsgrad (durchschnittlich 85 Prozent). Darüber hinaus punktet die PSU mit einem effektiven 140 mm Kugellager-Lüfter. Bei der Technik setzt Chieftec auf klassische Double-Forward-Topologie, aber mit Synchronous Rectification und DC-DC-Wandlern auf der Sekundärseite. Gefertigt wird das Netzteil von High Power. Bei den Kondensatoren setzt Chieftec auf Produkte von Su'Sco (400V, 580 uF, 85°C). Sekundärseitig finden wir Polymerkondensatoren von Kuan Kun Electronic. Bei der Eingangsfilterung setzt Chieftec hinter dem Stromanschluss (AC Receptable) auf zwei X- und vier Y-Kondensatoren. Bei der 1000-Watt-Version ist die 12-Volt-Leitung für bis zu 100 Ampere ausgelegt (Quad-Rail; 2x 20A und 2x 30A). Diese Leistung reicht locker für jedes moderne Multi-GPU-Gaming-System aus. Ebenfalls besitzt das Netzteil die ErP Lot 6 EU-Norm. Diese Norm schreibt vor, dass ein Computersystem im Standby-Betrieb und im ausgeschalteten Zustand nicht mehr als 1 Watt verbrauchen darf, seit Januar 2012 liegt die Obergrenze sogar bei 0,5 Watt. Nur Computersysteme, die zukünftig diese Norm erfüllen, werden die CE-Zertifizierung erhalten.
Schutzschaltungen
Schutzschaltungen Vorhanden Getestet/Bestanden
ÜBERSPANNUNGSSCHUTZ (OVP) Ja Ja/Ja
UNTERSPANNUNGSSCHUTZ (UVP) Ja Ja/Ja
KURZSCHLUSSSCHUTZ (SCP) Ja Ja/Ja
ÜBERSTROMSCHUTZ (OCP) Ja Ja/Ja
ÜBERLASTSCHUTZ (OLP) Ja Ja/Ja
ÜBERHITZUNGSSCHUTZ (OTP) Ja Ja/Ja
Intel Haswell-Ready: JA
Auf Nachfrage bei Chieftec wurde uns mitgeteilt, dass unser Testmuster die Zero Load-Technologie unterstützt. Demnach sind die 0.05 Ampere, welche die neuen Intel Haswell Prozessoren im Stromsparmodus benötigen, ohne Probleme möglich.
Ausstattung
Über folgende Anschlüsse verfügt das Netzteil: 1x 24-Pin - 500mm - fest 2x 4/8-Pin ATX12V - 550mm - fest 2x 6/8-Pin PCIe - 500mm - fest 3x SATA - 750mm - abnehmbar 3x SATA - 750mm - abnehmbar 3x SATA - 750mm - abnehmbar 4x 6/8-Pin PCIe - 550mm - abnehmbar 3x IDE - 450mm - abnehmbar 1x Floppy - 450mm - abnehmbar
Sauber und ohne überflüssigen Schnickschnack verpackt, erreichte uns das Testmuster staubsicher in Folie eingeschweißt. Neben einem Handbuch sind vier Rändelschrauben für den schnellen Einbau beigelegt.
Verarbeitung

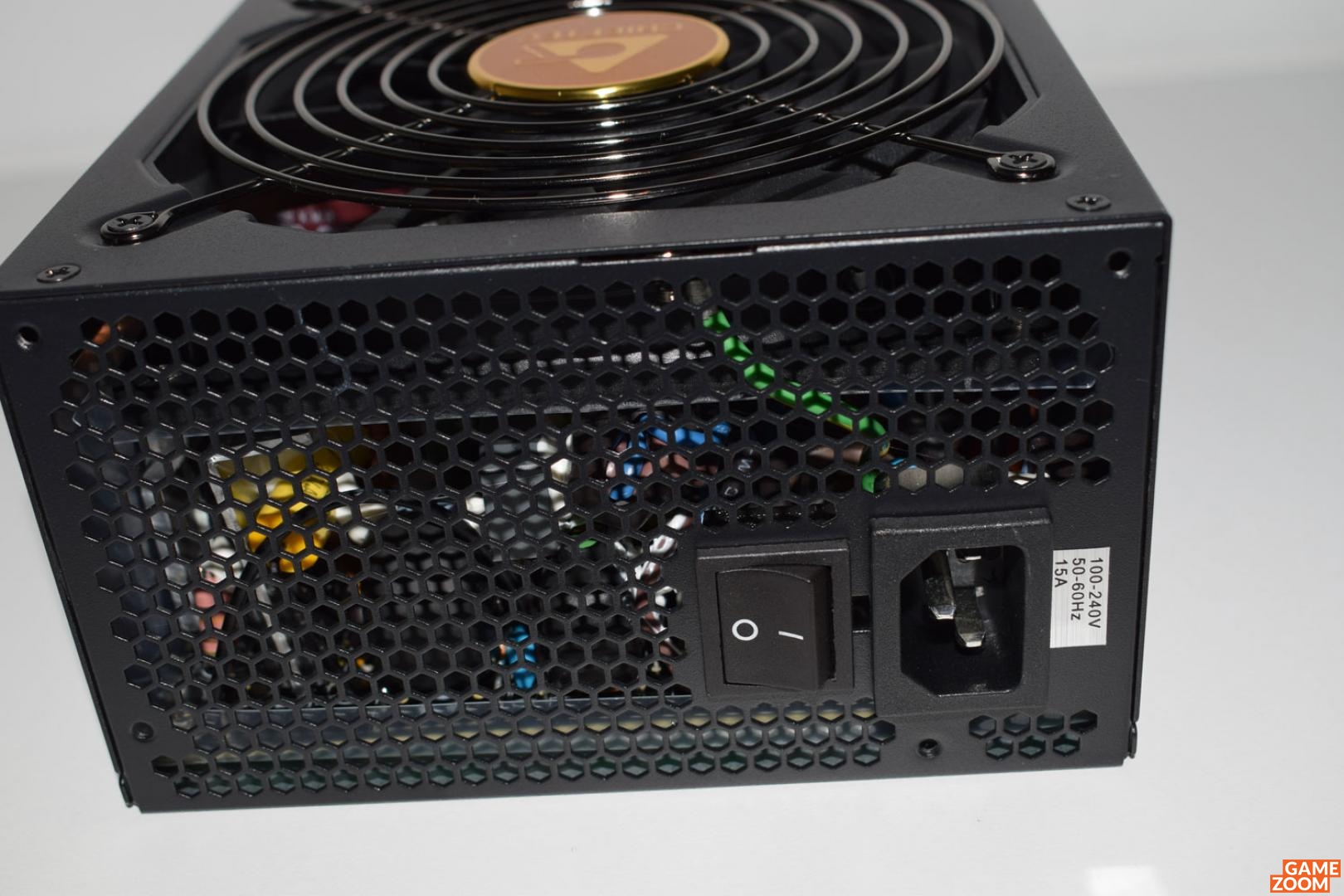

Das gesamte Netzteil (150x87x155 mm; knapp 2,8 Kilogramm) wurde sehr sauber verarbeitet und weist keine Verarbeitungsschwächen auf. Sämtliche Anschlüsse und Kabel glänzen durch eine ordentliche Qualität und hochwertige Materialien. Alle Kabel sind von so genannten Sleeves ummantelt, was nicht nur schick aussieht, sondern zu einem aufgeräumten System beiträgt und einen verbesserten Luftfluss im Gehäuse und somit geringere Temperaturen mit sich bringt. An der Länge der Kabel gibt es nichts zu kritisieren, da diese ausreichend dimensioniert sind für sämtliche Midi- und Big-Tower. Die Garantiezeit beträgt zwei Jahre.
Preis und Verfügbarkeit
Das Chieftec New A-135 APS-1000CB ist ab sofort im Handel erhältlich. Der Preis beträgt 112 Euro (Stand: 11.08.2016).
Gamezoom Check Hardware - Tipps zum Netzteilkauf #4 by be quiet!

Im vierten "Tipps zum Netzteilkauf"-Video gehen wir auf die Themen "Single- vs. Multi-Rail" und "Lüfternachsteuerung" ein.
Gamezoom Check Hardware - Tipps zum Netzteilkauf #5 by Corsair

In diesem Video sprechen wir über die Vor- und Nachteile von digitalen Netzteilen und gehen dem Mythos der "japanischen Kondensatoren" nach.

Spannungen

Chieftec New A-135 APS-1000CB - Spannungen
Leistung und Stabilität der Hauptschienen
+3.3V
3.47 Volt
3.3 Volt
3.28 Volt
3.14 Volt
+5V
5.25 Volt
5 Volt
4.91 Volt
4.75 Volt
+12V
12.6 Volt
12 Volt
11.89 Volt
11.40 Volt
Toleranz Maximum Sollwert gemessene Durchschnittswert Toleranz Minimum

Alle drei Hauptschienen liefen während unserer Testphase (11 Tage) einwandfrei, und die minimalen Schwankungen lagen alle innerhalb der strengen 5%-Toleranzgrenze.

Restwelligkeit

Chieftec New A-135 APS-1000CB - Restwelligkeit
Restwelligkeit-Messungen - ermittelt in Zusammenarbeit mit der TU Wien
+12V1
29 mV
30 mV
31 mV
32 mV
33 mV
35 mV
36 mV
37 mV
38 mV
+12V2
32 mV
33 mV
34 mV
35 mV
36 mV
37 mV
38 mV
39 mV
40 mV
+12V3
27 mV
28 mV
30 mV
31 mV
32 mV
33 mV
34 mV
35 mV
36 mV
+12V4
34 mV
35 mV
36 mV
37 mV
38 mV
39 mV
40 mV
41 mV
42 mV
+5V
5 mV
7 mV
9 mV
11 mV
12 mV
14 mV
16 mV
18 mV
19 mV
+3.3V
6 mV
8 mV
10 mV
12 mV
13 mV
15 mV
16 mV
18 mV
20 mV
20% Last 30% Last 40% Last 50% Last 60% Last 70% Last 80% Last 90% Last 100% Last

Die Restwelligkeitswerte unseres Testmusters geben keinen Anlass zur Kritik. Sämtliche Werte sind perfekt.

Erklärung zur Restwelligkeit: Die Restwelligkeit-Messungen zeigen die Qualität der ausgegebenen Spannungen. In der ATX-Spezifikation 2.4 wird festgelegt, dass Welligkeit und Rauschen im Frequenzbereich von 10 Hz bis 20 MHz unter keiner Belastungssituation 120mV auf der (den) 12V Schiene(n) und 50mV auf den 3,3 und 5V Schienen überschreiten. Die Messungen wurden in Zusammenarbeit mit der TU Wien durchgeführt.

Lautstärke & Temperatur

Chieftec New A-135 APS-1000CB - Temperaturen
Temperatur am Gehäuse und im Innenraum
Gehäuse
32 °C
38 °C
Innenraum
39 °C
46 °C
Idle (Desktop) Load (Gaming)

Chieftec New A-135 APS-1000CB - Lautstärke
Entfernung: ca. 1 Meter - Lautstärke: < 0,01 Atmen in 30 cm Entfernung / 0,1 Rauschende Blätter / 0,3 Flüstern / 0,5 Der eigene Atem / 1 Ruhige Wohnstraße / 2 Unterhaltung / 4 Klappernde Tastatur / 8 Schreibmaschine / 16 Laute Unterhaltung
gemessene Lautstärke
0.25 Sone
0.38 Sone
Idle (Lüfter: 780 U/min) Load (Lüfter: 1.650 U/min)

In unserem Testmuster ist ein Global Fan 140-mm-Lüfter verbaut. Der vergleichsweise leistungsstarke Lüfter verfügt über eine Kugellagerung. Im Betrieb arbeitet er aber angenehm leise. Im Desktop-Bereich läuft der Lüfter mit knapp 800 U/min und ist nicht hörbar. Bei Volllast und 1.650 U/min ist das Luftrauschen dann deutlich wahrnehmbar.

Leistungsaufnahme

Chieftec New A-135 APS-1000CB - Leistungsaufnahme
gesamte System - ohne Monitor
gemessene Verbrauch ohne Monitor
672 Watt
165 Watt
0.93 Watt
0 Watt
Load (100%) Idle (Desktop) Standby Off

Unser neues High-End-Testsystem - bestehend aus einer NVIDIA GeForce GTX 980 Ti Grafikkarte in Kombination mit einem übertakteten Core i7-4960X Extreme Edition Sechskern-Prozessor aus dem Hause Intel - konnten die PSU nicht an ihr Limit bringen. Bemerkenswert: Der geringe Verbrauch im Standby-Betrieb.

Wirkungsgrad

Chieftec New A-135 APS-1000CB - Wirkungsgrad (115V)
Wirkungsgrad des Netzteiles - ermittelt in Zusammenarbeit mit der TU Wien
gemessene Wirkungsgrad
82 %
85 %
83 %
niedrige Last (20%) mittlere Last (50%) maximale Last (100%)

Chieftec New A-135 APS-1000CB - Wirkungsgrad (230V)
Wirkungsgrad des Netzteiles - ermittelt in Zusammenarbeit mit der TU Wien
gemessene Wirkungsgrad
86 %
89 %
87 %
niedrige Last (20%) mittlere Last (50%) maximale Last (100%)

Ein verdientes 80PLUS-Bronze-Zertifikat.

Fazit und Wertung

Leistung
Technik
Ausstattung
Temperatur
Lautstärke
Verarbeitung
Preis
80%

Christoph meint: Gutes Netzteil zum fairen Preis!

Mit dem New A-135 APS-1000CB liefert Chieftec ein leistungsstarkes sowie erschwingliches Netzteil für Power-User ab. Nicht nur Technik und Wirkungsgrad wissen auf der ganzen Linie zu gefallen, sondern auch die saubere Verarbeitungsqualität und der recht leise Lüfter sprechen für die PSU. Die zahlreichen Anschlussmöglichkeiten runden die PSU perfekt ab. Lediglich die verhältnismäßig kurze Garantiezeit von zwei Jahren trübt das positive Gesamtbild etwas. Nichtsdestotrotz können wir eine Empfehlung für das New A-135 APS-1000CB aussprechen.

Award

Richtig gut
  • ordentliche Leistung
  • ausgereifte Technik
  • Wirkungsgrad
  • sämtliche Schutzschaltungen vorhanden
  • saubere Verarbeitungsqualität
  • ausreichend Anschlüsse
  • abnehmbare Kabelstränge (teilmodular)
  • Länge der Kabel
  • Preis
Verbesserungswürdig
  • Lüfter unter Volllast leicht hörbar
  • nur zwei Jahre Garantie
