Einleitung & Datenblatt

Einleitung
Chieftec erweitert sein Netzteilsortiment um kompakte SFX-Modelle. Wir durften das brandneue Chieftec Compact Serie 650W auf den Prüfstand schicken!

Bild 1/7 (Galerie öffnen)

Über Chieftec
Seit über 20 Jahren ist CHIEFTEC eine weltweit anerkannte und renommierte Marke welche durch qualitativ hochwertige Netzteile, Computergehäuse, 19” IPC Gehäuse und Zubehör bekannt geworden ist und sich durch die Herstellung dieser Produkte einen Namen gemacht hat.
Alles aus einer Hand: vom Komponenteneinkauf über eine eigene R&D Abteilung, bis hin zu vollautomatisierten Produktionsstraßen und einer beispielhaften Qualitätskontrolle welche sich in unseren Produktionsstätten in China und Taiwan befinden.
1994 wurde die ARENA ELETCTRONIC GMBH mit dem Ziel gegründet, sowohl die OEM, ODM als auch die Distributionskanäle zu bedienen und repräsentiert seitdem einzig und allein die Marke CHIEFTEC und deren Produkte in Europa, dem mittleren Osten, der CIS-Regionen und Afrika und strebt die weitere Expandierung in aufkommenden Märkten an.
Heute sind in der Europa-Zentrale in Düsseldorf über 20 hoch qualifizierte Mitarbeiter beschäftigt, welche größten Wert darauf legen, gleichermaßen ein kompetenter und zuverlässiger Ansprechpartner für Kunden und Anwender zu sein. Über 3.000m² Lager- und Logistikfläche mit Hunderten von Paletten Stellplätzen, sowie tägliche Direktcontainer, sichern eine permanent hohe Verfügbarkeit der Produkte.
Datenblatt
• Lüfter: 80mm • PFC: aktiv • Anschlüsse (teilmodular): 1x 20/24-Pin, 1x 4/8-Pin ATX12V, 2x 6/8-Pin PCIe, 6x SATA, 3x IDE, 1x Floppy • +3.3V: 15A • +5V: 18A • +12V: 54A • -12V: 0.3A • +5Vsb: 3A • durchschnittliche Effizienz (115V): 89%, 80 PLUS Gold zertifiziert • Formfaktor: SFX12V • Abmessungen (BxHxT): 125x64x100mm • Besonderheiten: ErP Lot 6 • Herstellergarantie: zwei Jahre
Preis: 83 Euro (Stand: 28.02.2018)
Testsystem
• Mainboard: ASUS ROG Rampage IV Black Edition • Prozessor: Intel Core i7-4960X Extreme Edition @ 4.4 GHz • Arbeitsspeicher: Kingston HyperX Beast DIMM XMP Kit 32GB 2133 MHz • Grafikkarte: NVIDIA GeForce GTX 1080 • Prozessorkühler: EKL Alpenföhn K2 • Soundkarte: Creative Sound Blaster Z • Festplatten: 2x Samsung SSD 840 Evo Series 250GB (Raid0) • Gehäuse: Xilence Interceptor • Laufwerke: Samsung Blu-ray DVD-/RW • Betriebssystem: Windows 10 • Peripherie: QPAD 5K LE Maus, QPAD MK-85 Red Tastatur und QPAD QH-1339 Headset • Monitor: LG Electronics Flatron 29EA93-P • Zimmertemperatur: ca. 21°C
• Sonstiges: Chroma Teststation

Technik & Schutz

Technik
Das neue Compact Serie 650W besitzt ein vollmodulares Kabelmanagement und punktet mit einem sehr hohen Wirkungsgrad (durchschnittlich 89 Prozent). Darüber hinaus ist in der PSU ein effektiver 80-mm-FDB-Lager-Lüfter verbaut. Das Netzteil wurde bei CWT gefertigt und setzt auf eine LLC-Resonanzwandler-Topologie, die durch Synchronous Rectification und DC-DC-Wandler (+3.3V- und 5V-Schiene) ergänzt wird. Bei den Kondensatoren kommen hochwertige japanische 105°C-Modelle von Nippon Chemicon zum Einsatz. Bei der 650-Watt-Version ist die 12-Volt-Leitung für bis zu 54 Ampere ausgelegt (Singlerail). Diese Leistung reicht locker für jedes moderne (Gaming-)System aus.

Bild 6/7 (Galerie öffnen)

Ebenfalls besitzt das Netzteil die ErP Lot 6 EU-Norm. Diese Norm schreibt vor, dass ein Computersystem im Standby-Betrieb und im ausgeschalteten Zustand nicht mehr als 1 Watt verbrauchen darf, seit Januar 2012 liegt die Obergrenze sogar bei 0,5 Watt. Nur Computersysteme, die zukünftig diese Norm erfüllen, werden die CE-Zertifizierung erhalten.
Schutzschaltungen

Schutzschaltungen	Vorhanden	Getestet/Bestanden
ÜBERSPANNUNGSSCHUTZ (OVP)	Ja	Ja/Ja
UNTERSPANNUNGSSCHUTZ (UVP)	Ja	Ja/Ja
KURZSCHLUSSSCHUTZ (SCP)	Ja	Ja/Ja
ÜBERSTROMSCHUTZ (OCP)	Ja	Ja/Ja
ÜBERLASTSCHUTZ (OLP)	Ja	Ja/Ja
ÜBERHITZUNGSSCHUTZ (OTP)	Ja	Ja/Ja

Verarbeitung & Preis

Verarbeitung

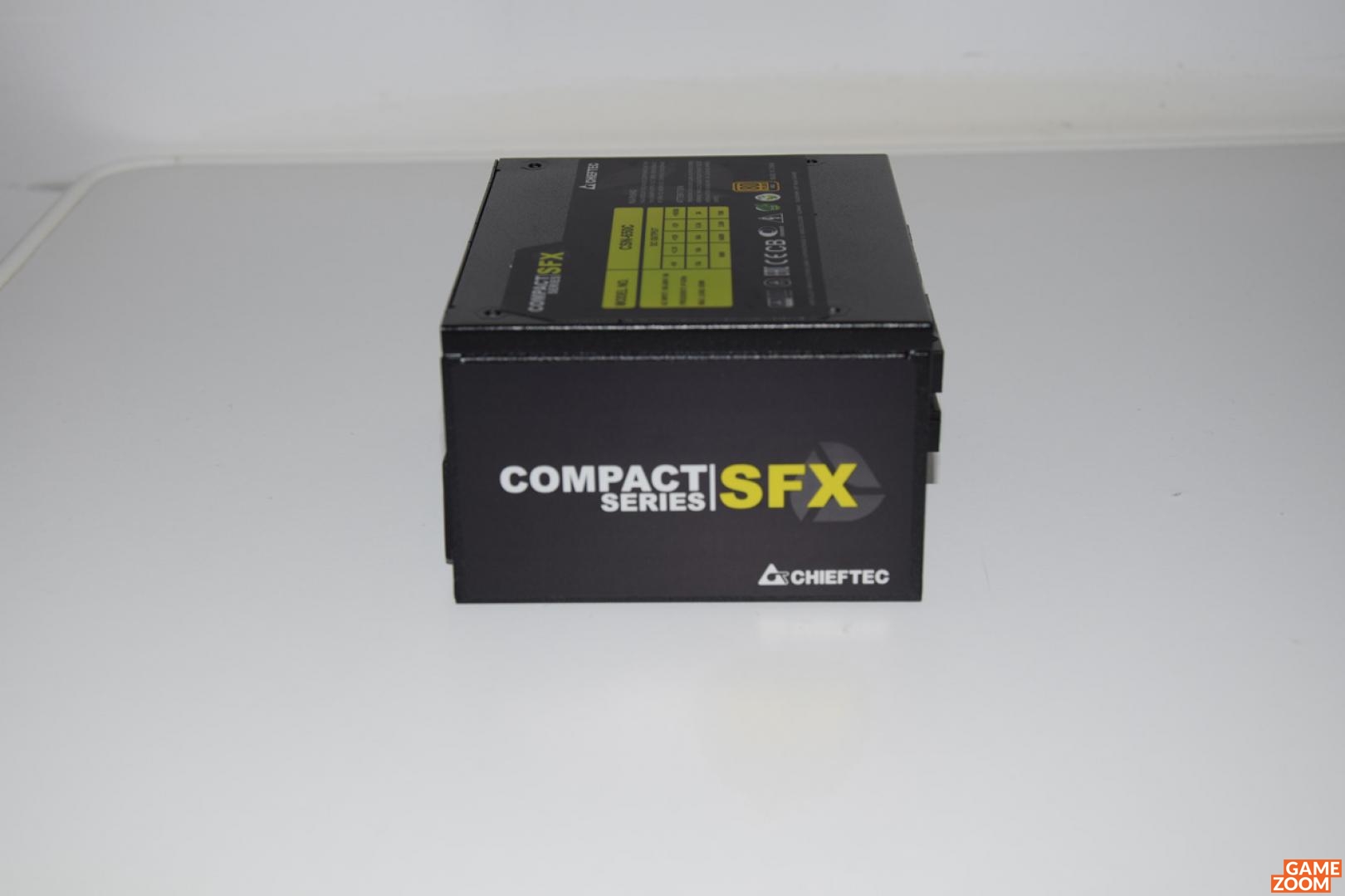

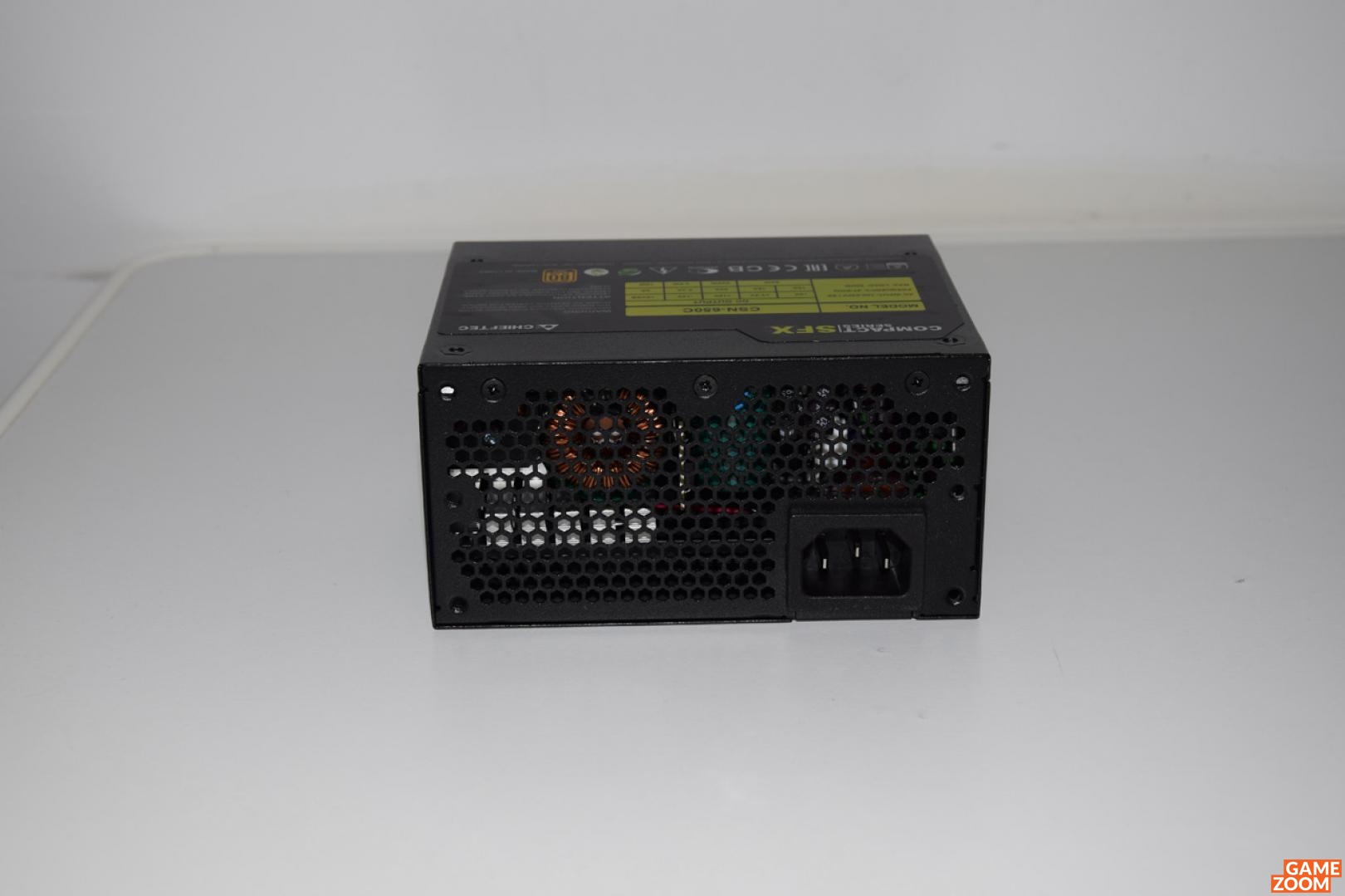

Das Netzteil misst kompakte 100x63.5x125 mm (BxHxT) wurde sehr sauber verarbeitet und weist keine Verarbeitungsschwächen auf. Sämtliche Anschlüsse und Kabel glänzen durch eine ordentliche Qualität und hochwertige Materialien. Bei den Kabeln handelt es sich um Flachbandkabel, was nicht nur schick aussieht, sondern zu einem aufgeräumten System beiträgt und einen verbesserten Luftfluss im Gehäuse und somit geringere Temperaturen mit sich bringt. An der Länge der Kabel gibt es nichts zu kritisieren, da diese ausreichend dimensioniert sind für sämtliche Midi-/Compact-Tower. Die Garantiezeit des Netzteiles beträgt zwei Jahre.

Bild 5/7 (Galerie öffnen)

Ausstattung

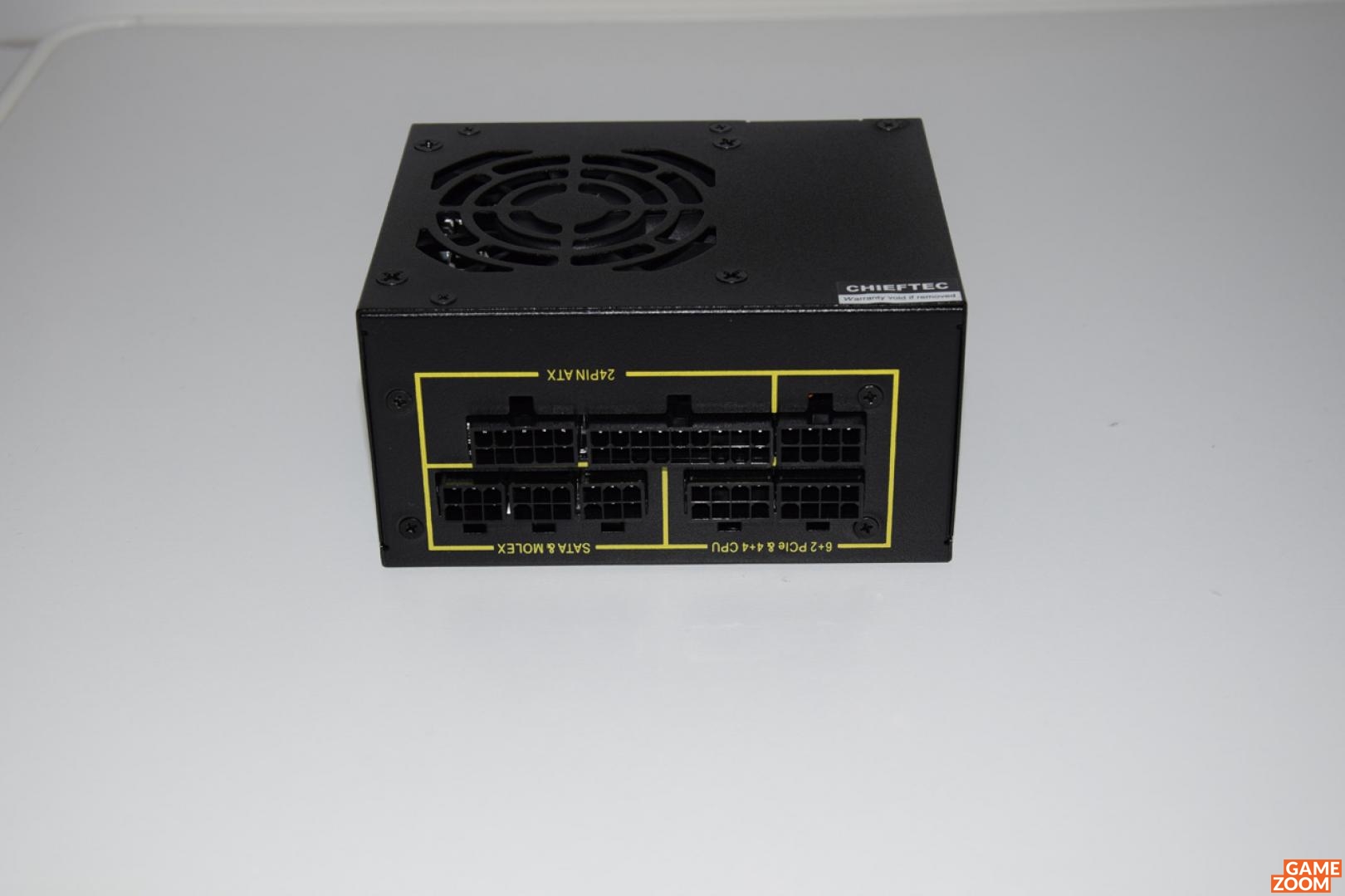

Über folgende Anschlüsse verfügt das Netzteil:

Anzahl	Type	Länge (mm)
1	20+4-Pin	300
1	4+4-Pin	400
2	6+2-Pin-PCIe	400
6	SATA	200/500
4	IDE/Molex	200/650

Bild 4/7 (Galerie öffnen)

Im Lieferumfang enthalten sind: Netzteil, Kabelstränge, Stromkabel und eine verständliche Bedienungsanleitung.
Preis und Verfügbarkeit
Das Chieftec Compact Serie 650W ist ab sofort im Handel erhältlich. Der Preis beträgt 83 Euro (Stand: 28.02.2018).

Spannungen

Chieftec Compact Serie 650W - Spannungen

Leistung und Stabilität der Hauptschienen

+12V

12.6 Volt

+5V

5.25 Volt

+3.3V

3.47 Volt

Alle drei Hauptschienen liefen während unserer Testphase (fünf Tage) einwandfrei, und die minimalen Schwankungen lagen alle innerhalb der strengen 5%-Toleranzgrenze.

Restwelligkeit

Chieftec Compact Serie 650W - Restwelligkeit

Restwelligkeit-Messungen - ermittelt in Zusammenarbeit mit der TU Wien

+12V

25 mV

+5V

5 mV

+3.3V

4 mV

Die Restwelligkeitswerte unseres Testmusters geben keinen Anlass zur Kritik. Sämtliche Werte sind perfekt.

Erklärung zur Restwelligkeit: Die Restwelligkeit-Messungen zeigen die Qualität der ausgegebenen Spannungen. In der ATX-Spezifikation 2.4 wird festgelegt, dass Welligkeit und Rauschen im Frequenzbereich von 10 Hz bis 20 MHz unter keiner Belastungssituation 120mV auf der (den) 12V Schiene(n) und 50mV auf den 3,3 und 5V Schienen überschreiten. Die Messungen wurden in Zusammenarbeit mit der TU Wien durchgeführt.

Lautstärke & Temperatur

Chieftec Compact Serie 650W - Temperaturen

Temperatur am Gehäuse und im Innenraum

Innenraum

34 °C

Gehäuse

27 °C

Chieftec Compact Serie 650W - Lautstärke

Entfernung: ca. 1 Meter - Lautstärke: < 0,01 Atmen in 30 cm Entfernung / 0,1 Rauschende Blätter / 0,3 Flüstern / 0,5 Der eigene Atem / 1 Ruhige Wohnstraße / 2 Unterhaltung / 4 Klappernde Tastatur / 8 Schreibmaschine / 16 Laute Unterhaltung

gemessene Lautstärke

0.23 Sone

Das neue Chieftec-Netzteil setzt auf einen recht leisen 80-mm-Lüfter, der erst bei einer hohen Auslastung der PSU leicht hörbar ist.

Bild 3/7 (Galerie öffnen)

Leistungsaufnahme

Chieftec Compact Serie 650W - Leistungsaufnahme

gesamte System - ohne Monitor

gemessene Verbrauch ohne Monitor

553 Watt

Unser High-End-Testsystem - bestehend aus einer NVIDIA GeForce GTX 1080 Grafikkarte in Kombination mit einem übertakteten Core i7-4960X Extreme Edition Sechskern-Prozessor aus dem Hause Intel - konnten die PSU nicht an ihr Limit bringen. Bemerkenswert: Der geringe Verbrauch im Standby-Betrieb.

Wirkungsgrad

Chieftec Compact Serie 650W - Wirkungsgrad (230V)

Wirkungsgrad des Netzteiles - ermittelt in Zusammenarbeit mit der TU Wien

gemessene Wirkungsgrad

88 %

Ein verdientes 80PLUS-Gold-Zertifikat.

Fazit & Wertung

„

Christoph meint: Kleines und feines Netzteil!

“

Mit dem Compact Serie 650W liefert Chieftec ein kompaktes und gutes Netzteil ab. Nicht nur Technik und Wirkungsgrad wissen zu gefallen, sondern auch die hochwertige Verarbeitungsqualität und das recht leise Kühlkonzept sprechen für die PSU. Das vollmodulare Kabelmanagement rundet das Kompakt-Netzteil perfekt ab. Selbst der Preis von knapp 83 Euro geht angesichts der gebotenen Leistung und Qualität in Ordnung. Kurz gesagt: Empfehlung der Redaktion!

Leistung

9

Technik

9

Ausstattung

9

Temperatur

9

Lautstärke

8

Verarbeitung

9

Preis

9

Richtig gut

ordentliche Leistung
moderne und ausgereifte Technik
hochwertige Komponenten
sehr hoher Wirkungsgrad
sämtliche Schutzschaltungen vorhanden
Verarbeitungsqualität (Gehäuse)
ausreichend Anschlüsse
abnehmbare Kabelstränge (vollmodular)
Länge der Kabel
fairer Preis

Verbesserungswürdig

Lüfter bei hoher Geschwindigkeit leicht hörbar
nur zwei Jahre Garantie
