Einleitung
Kurz vor dem Launch der neuen Desktop-8-Kerner hat Intel einen neuen Chipsatz veröffentlicht: den Z390. Dieser ist der offizielle Nachfolger des Z370 und bringt ein paar Neuerungen mit sich. Wir durften das ASUS ROG Maximus XI Formula mit dem neuen Chipsatz auf den Prüfstand schicken. Über ASUS
Die marktführende Rolle von ASUS innerhalb der Mainboard-Industrie basiert auf dem hohen Innovationsanspruch des Unternehmens. Als vielfach ausgezeichneter Mainboard-Hersteller hat das Unternehmen seit seiner Gründung im Jahr 1989 mehr als 420 Mio. Mainboards verkauft und die Branche mit zahlreiche Neuerungen geprägt, die heute als Industriestandards gelten. Jüngstes Beispiel sind neben Core Unlocker, Disk Unlocker und Protect 3.0 die weltweit ersten Dual Intelligent Prozessoren. Durch die Kombination der TPU (TurboV Processing Unit) mit der EPU (Energy Processing Unit) garantiert die Dual Intelligent Processors Technologie eine systemumfassende Optimierung von Leistung und Energieverbrauch und sorgt somit für ein besseres, kosteneffizienteres Nutzererlebnis.
Datenblatt
• Formfaktor: ATX • Chipsatz: Intel Z390 • RAM: 4x DDR4 DIMM, dual PC4-35200U/DDR4-4400 (OC), max. 64GB (UDIMM)
• Erweiterungsslots: 3x PCIe 3.0 x16 (1x x16, 1x x8, 1x x4), 1x PCIe 3.0 x1, 1x M.2/M-Key (PCIe 3.0 x4/SATA, 22110/2280/2260/2242), 1x M.2/M-Key (PCIe 3.0 x4, 2280/2260/2242)
• Anschlüsse extern: 1x HDMI 1.4, 1x USB-C 3.1 (Z390), 3x USB-A 3.1 (Z390), 6x USB-A 3.0, 1x 5GBase-T (Aquantia AQtion AQC111C), 1x Gb LAN (Intel I219-V), 5x Klinke, 1x Toslink
• Anschlüsse intern: 1x USB-C 3.1 (20-Pin Key-A Header, Z390), 4x USB 3.0, 4x USB 2.0, 6x SATA 6Gb/s (Z390), 1x ASUS Node
• Header Kühlung: 2x CPU-Lüfter 4-Pin, 4x Lüfter 4-Pin, 1x AIO-Pumpe 4-Pin, 1x Pumpe 4-Pin, 1x Lüfter 5-Pin, 1x Thermal-Sensor, 1x Durchfluss-Sensor
• Header Beleuchtung: 2x RGB-Header 4-Pin (5050), 2x RGB-Header 3-Pin (WS2812B)
• Buttons/Switches: Power-Button (intern), Reset-Button (intern), Retry-Button (intern), MemOK-Switch (intern), Clear-CMOS-Button (extern), USB BIOS Flashback (extern)
• Audio: 7.1 (Realtek ALC1220) • RAID-Level: 0/1/5/10 (Z390)
• Multi-GPU: NVIDIA 2-Way-SLI (x8/x8), AMD 3-Way-CrossFireX (x8/x8, x8/x4/x4)
• Stromanschlüsse: 1x 24-Pin ATX, 1x 8-Pin EPS12V, 1x 4-Pin ATX12V • Grafik: IGP (via CPU/APU)
• Beleuchtung: RGB, 3 Zonen (Chipsatz-Kühler, I/O-Cover, Akzent rechts)
• Besonderheiten: Audio+solid capacitors, Diagnostic LED (Segmentanzeige), Display, 2x M.2-Passivkühler, Bluetooth 5.0 + WLAN 802.11a/b/g/n/ac (2x2, Intel 9560), vorinstallierter Wasserkühler (VRM)
• Herstellergarantie: drei Jahre (Abwicklung nur über Händler)
Preis: 441 Euro (Stand: 18.10.2018)
Testplattform
• Prozessor: Intel Core i7-8700K • Arbeitsspeicher: Ballistix Elite DIMM Kit 32GB, DDR4-3000 • Grafikkarte: NVIDIA GeForce GTX 1080 Ti • Prozessorkühler: Alpenföhn Olymp • Netzteil: Seasonic Snow Silent 1050W • Festplatten: 2x OCZ Vector 180 960GB / Samsung SSD SM961 256GB • Gehäuse: Corsair Graphite Series 760T • Laufwerke: Samsung Blu-ray DVD-/RW • Betriebssystem: Windows 10 Home 64-Bit • Zimmertemperatur: ca. 21°C

Intel Z390 Chipsatz

Der Z390-Chipsatz dient erneut als Grundlage für den Sockel 1151 und erscheint parallel zu Intels‘ Core i9-9900K, Core i7-9700K und Core i5-9600K. Zu der ersten Neuerung zählt das Fertigungsverfahren: Alle neuen Chipsätze werden in 14 nm gefertigt, die alten hingegen noch in 22 nm hergestellt. Demnach laufen erstmals Prozessor und Chipsatz von der gleichen Fertigungsschiene. Diese Änderung sorgt aber derzeit für massive Lieferprobleme. Zu den weiteren Neuerungen des Z390 zählen USB 3.1 Gen2 mit bis zu 10 Gbit/s und eine integrierte WLAN-Lösung.
Erwähnungswert an dieser Stelle ist noch die Tatsache, dass die neuen 9xxx-Prozessoren auch auf einer Z370-Platine problemlos laufen (Bios-Update vorausgesetzt).

Verarbeitung & Layout

Verarbeitung und Layout
Unser Testmuster kommt im klassischen ATX-Format daher und punktet mit einer dezenten Metallicgrau/Schwarz-Optik. Für optische Akzente sorgt die anpassbare 3-Zonen-Aura-RGB-Beleuchtung (Chipsatz-Kühler, I/O-Cover, Akzent rechts). Ebenfalls ein kleines Highlight: Die großflächige Abdeckung, welche an die hauseigene TUF-Serie erinnert. Beim ROG Maximus XI Formula setzt Hersteller ASUS auf hochwertige Materialien sowie eine saubere Fertigung. Ein besonderes Augenmerk haben die Ingenieure auf die Kondensatoren gelegt, die durch eine strenge Qualitätsprüfung mussten. Generell ist das Layout des Boards durchdacht. Einmal mehr praktisch sind beispielsweise die gewinkelten SATA-Anschlüsse. ASUS verbaut auf dem Mainboard vier DIMM-Sockel (Dual-Channel). Mit aktuellen 16-GB-Speicherkits könnte man so einen mehr als ausreichenden Speicherausbau auf 64 GB schaffen (max. DDR4 - 4.400 MHz (OC)). Um der Problematik einer möglichen Überhitzung entgehen zu können, spendiert der Hersteller werksseitig drei Kühlkörper, welche auch beim Übertakten die Temperaturen der Spannungswandler niedrig halten. Apropos Kühlung: Besitzer einer Wasserkühlung und ambitionierte Overclocker können den integrierten VRM-Kühlblock (CrossChill EK III) nutzen.
ASUS hat dem Board eine digitale Spannungsversorgung spendiert, die auf 10+2 Phasen zurückgreifen kann (zehn Phasen für die CPU; zwei Phasen für die Speicher). Darüber hinaus findet man hochwertige Kondensatoren auf der Platine. Zwei der drei vorhandenen PCIe-x16-Slots kommen mit der „SafeSlot“-Technik daher. Zur Erklärung: Bei den neuen Z390-Boards wirbt ASUS mit dem sogenannten SafeSlot, der vom Hersteller als besonders strapazierfähige Version eines PCIe-Slots mit Metallverstärkung beschrieben wird. Dies soll beim Einsatz von schweren High-End-Grafikkarten potentiell Vorteile bieten Verarbeitungsmängel konnten wir an unserem Testmuster nicht feststellen.
Der Lieferumfang ist sehr üppig ausgefallen:
1x SLI HB Bridge 4x SATA-Kabel 1x Q-Connecter 1x Support-DVD 1x Bedienungsanleitung 1x Packung M.2-Schrauben 1x WLAN-Antenne 1x USB 2.0 Adapter 1x RGB Stripes Verlängerungskabel (80 cm) diverse Aufkleber

Technik & Ausstattung

Anschlüsse und Technik
Mit drei PCI-Express-3.0-x16-Slots (x16/x8/x4) bietet das ASUS Mainboard SLI- und CrossFire-Support. Die Lanes für die Bereitstellung der PCI-Express-x16-Slots übernimmt dabei die verbaute CPU (24). Demnach kann nur eine Grafikkarte auf die kompletten 16 Lanes zugreifen. Ebenfalls verbaut sind: 1x PCIe 3.0 x1, 1x M.2/M-Key (PCIe 3.0 x4/SATA, 22110/2280/2260/2242), 1x M.2/M-Key (PCIe 3.0 x4, 2280/2260/2242), 6x SATA 6Gb/s (Z390), 1x ASUS Node, 2x RGB-Header 4-Pin (5050) und 2x RGB-Header 3-Pin (WS2812B).
Eine Diagnostic LED, Bluetooth 5.0 und WLAN 802.11a/b/g/n/ac (2x2, Intel 9560) sind ebenfalls mit von der Partie.
Folgende Anschlüsse findet man intern:
1x USB-C 3.1 (20-Pin Key-A Header, Z390) 4x USB 3.0 4x USB 2.0 6x SATA 6Gb/s (Z390) 1x ASUS Node

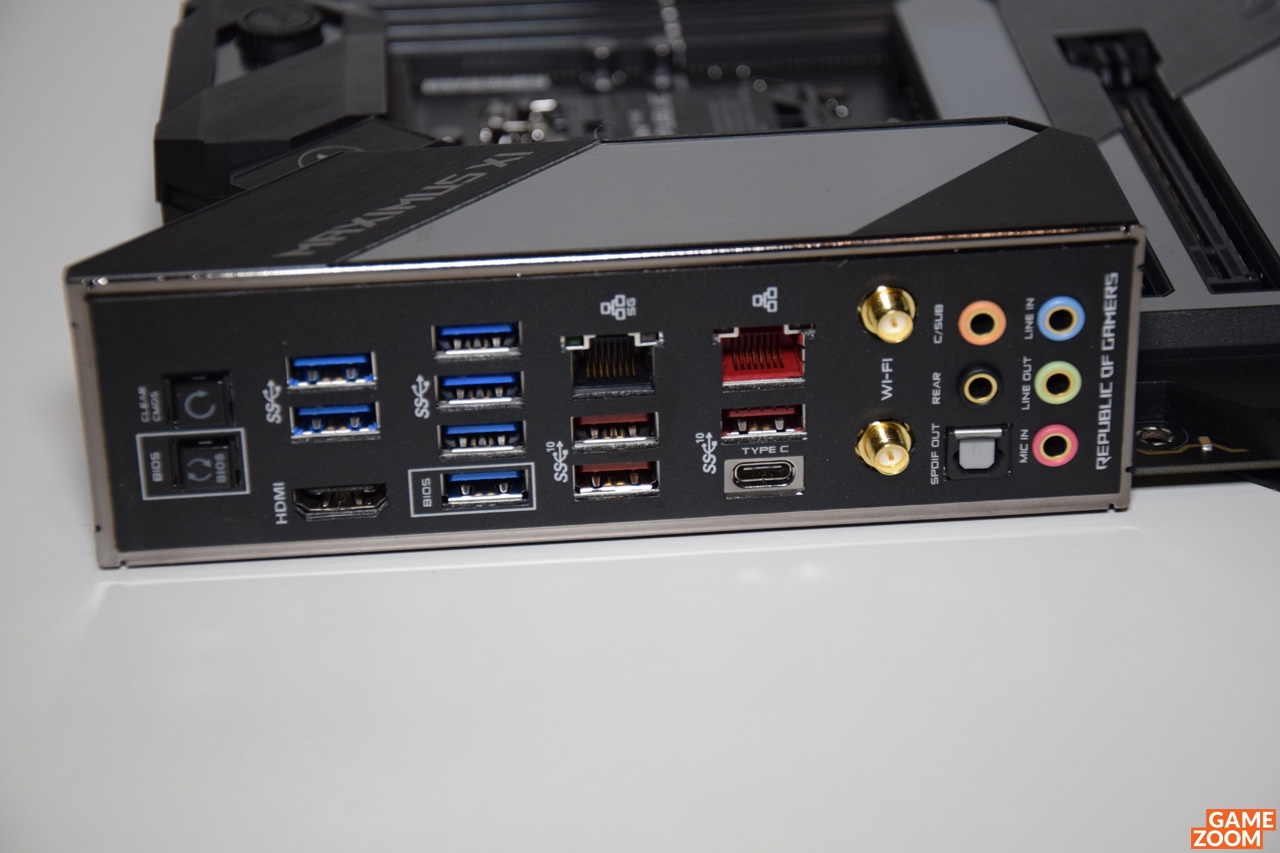

Die externen Anschlüsse in der Übersicht:
1x HDMI 1.4 1x USB-C 3.1 (Z390) 3x USB-A 3.1 (Z390) 6x USB-A 3.0 1x 5GBase-T (Aquantia AQtion AQC111C) 1x Gb LAN (Intel I219-V) 5x Klinke 1x Toslink Features
M.2: Dank M.2-Support können auf dem Board zwei M.2-SSDs verwendet werden. Die maximale Transferleistung dieser Schnittstelle liegt bei 32 Gigabit pro Sekunde.
Aura Beleuchtung: Anpassbare ROG-Beleuchtung per Software. Verschiedene Beleuchtungsmodi möglich (zum Beispiel pulsierend zum Takt der Musik) und RGB-Farbraum.
Realtek ALC1220/ASUS SupremeFX: Die ASUS-Soundlösung bietet DTS-Support und hochwertige ELNA Kondensatoren. In der umfangreichen Software können zudem zahlreiche Einstellungen vorgenommen und vordefinierte EQ verwendet werden.
ASUS 5-Wege-Optimierung: Mit ein paar Klicks automatische Optimierungen (Overclocking) durchführen.
Game First V: Ebenfalls sehr interessant ist die verwendete Game First V-Technologie, welche beim Intel Gigabit Ethernet-Port zum Einsatz kommt. Bei Aktivierung kann man die Pings in Onlinespielen (zum Beispiel Shooter) leicht verbessern.
Sonic Radar III: Die schon als Cheat einstufbare Funktion Sonic Radar II erweitert die Oberfläche in Ego-Shooter-Spielen um ein Radar, welches Bewegungs- und Schussgeräusche ortet und diese optisch darstellt. Anti-Cheat-Systeme reagieren auf Overlay-Einblendungen aber normalerweise ziemlich empfindlich und stufen diese auch als unerlaubte Mittel ein.
LiveDash: Ein zwei Zoll großes OLED-Display stellt diverse Infos (CPU-Temperatur, Auslastung usw.), selbst erstellte und vordefinierte Logos dar.

Bios & Preis

Bios
Das UEFI BIOS ist eine wahre Wohltat. Neben der Tatsache, dass es sauber strukturiert ist und grafisch ansprechend aufgearbeitet wurde, bietet es auch alle Einstellungsmöglichkeiten, die man sich bei einem Board in diesem Segment wünschen könnte. Für ASUS gehört ein durchdachtes BIOS zum Pflicht-Programm. Preis und Verfügbarkeit
Das ASUS ROG Maximus XI Formula ist ab sofort für knapp 441 Euro (Stand: 18.10.2018) im Handel erhältlich.

3DMark 2013

Cinebench R15

SiSoft Sandra 2017

Spiele

Bootzeit

USB 3.1

SATA

M.2

Leistungsaufnahme

Fazit & Wertung
