Einleitung

Knapp ein Jahr nach dem Launch der AM5-Plattform von AMD werfen wir nun, im Jahr 2023, erneut einen Blick auf die aktuell verfügbaren Mainboards mit X670E-Chipsatz. Den Start macht das ASUS Prime X670E-Pro WIFI.

Bild 1/13 (Galerie öffnen)

Über ASUS

ASUS ist ein globales Unternehmen, das für seine hochwertigen Mainboards, PCs, Monitore, Grafikkarten und Router bekannt ist und zu den weltweit innovativsten Technologieunternehmen gehört. Mehr als 5.000 Mitarbeiter im Bereich Forschung und Entwicklung sorgen dafür, dass ASUS-Produkte das digitale Leben durch Technik und Design kontinuierlich smarter und angenehmer gestalten. Inspiriert von dem Markenversprechen In Search of Incredible gewann ASUS allein in 2018 tausende Awards und renommierte Preise und wurde unter anderem von Forbes als eine der Global 2000 Top Regarded Companies, den Thomson Reuters' Top 100 Global Tech Leaders und den Fortune's World's Most Admired Companies gelistet.

Datenblatt

• Formfaktor: ATX • Sockel: AMD AM5 • Chipsatz: AMD X670E • CPU-Kompatibilität: Ryzen 7000, ohne TDP-Einschränkung (Hersteller-Liste) • RAM: 4x DDR5 DIMM, dual PC5-51200U/DDR5-6400 (OC), max. 192GB (UDIMM) • Erweiterungsslots: 1x PCIe 5.0 x16, 1x PCIe 4.0 x16 (x4), 1x PCIe 4.0 x4, 1x M.2/M-Key (PCIe 5.0 x4, 2280/2260/2242), 1x M.2/M-Key (PCIe 4.0 x4, 2280/2260/2242), 1x M.2/M-Key (PCIe 3.0 x4/SATA, 22110/2280/2260/2242), 1x M.2/M-Key (PCIe 4.0 x4, 2280/2260/2242), 1x M.2/E-Key (PCIe, 2230, belegt mit WiFi+BT-Modul) • Anschlüsse extern: 1x HDMI 2.1 (iGPU), 1x DisplayPort 1.4 (iGPU), 1x USB-C 3.2 (20Gb/s), 1x USB-C 3.1 (10Gb/s), 3x USB-A 3.1 (10Gb/s), 1x USB-C 3.0 (5Gb/s), 4x USB-A 3.0 (5Gb/s), 1x 2.5GBase-T (Realtek), 5x Klinke, 2x Antennenanschluss RP-SMA • Anschlüsse intern: 1x USB-C 3.1 Key-A Header (10Gb/s), 1x USB 3.0 Header (5Gb/s, 2x USB 3.0), 3x USB 2.0 Header (480Mb/s, 6x USB 2.0), 4x SATA 6Gb/s (X670E), 1x seriell, 1x TPM-Header, 1x Thunderbolt-Header 13-Pin (14-1), 1x COM Debug-Header, 1x Chassis Intrusion-Header • Header Kühlung: 2x CPU-Lüfter 4-Pin, 4x Lüfter 4-Pin, 1x AIO-Pumpe 4-Pin, 1x Pumpe 4-Pin, 1x Thermal-Sensor • Header Beleuchtung: 1x 4-Pin RGB (+12V/G/R/B, max. 3A), 2x 3-Pin ARGB (+5V/DATA/GND, max. 3A, ASUS Gen2) • Buttons/Switches: Power-Button (intern), Clear-CMOS-Button (intern), USB BIOS Flashback (extern) • Audio: 7.1 (Realtek ALC1220), DTS:X Ultra • Grafik: iGPU • Wireless: Wi-Fi 6E (WLAN 802.11a/b/g/n/ac/ax, 2x2), Bluetooth 5.2 • RAID-Level: 0/1/10 (X670E) • Stromanschlüsse: 1x 24-Pin ATX, 2x 8-Pin EPS12V • VRM: 16 virtuelle Phasen (14+2), 9 reale Phasen (7+2), PWM-Controller: ASP2206 (MP2857, max. 12 Phasen) • MOSFETs CPU (VCORE): 14x 70A MP86992 • MOSFETs SoC (VCCGT): 2x 70A MP86992 • BIOS: 1x 32MB (256Mb) • Besonderheiten: Audio+solid capacitors, 4x M.2-Passivkühler, Diagnostic LED (LED-Indikatoren), Onboard TPM 2.0 Unterstützung (AMD fTPM), ECC-Unterstützung • Herstellergarantie: drei Jahre (Abwicklung über Händler)
Preis: 330 Euro (Stand: 12.10.2023)

Testplattform

• Prozessor: AMD Ryzen 9 7950X • Arbeitsspeicher: Kingston FURY Renegade RGB DIMM Kit 32GB DDR5-6000 • Grafikkarte: MSI GeForce RTX 4090 Suprim X 24G • Prozessorkühler: Alpenföhn Gletscherwasser 360 High Speed • Wärmeleitpaste: Arctic MX-5 • Netzteil: Seasonic Prime TX-1600 • Soundkarte: Creative Sound BlasterX AE-5 PLUS • Festplatten: ADATA XPG Gammix S70 Blade 2TB • Gehäuse: be quiet! Silent Base 802 weiß • Betriebssystem: Windows 10 Home 64-Bit • Peripherie: Razer Viper Ultimate, Sharkoon PureWriter RGB, EPOS Sennheiser GSP 670 • Monitor: LG UltraGear 34GN850-B • Zimmertemperatur: ca. 21°C

AMD X670E Chipsatz

Zum und nach dem Launch der neuen AMD Ryzen 7000 Prozessoren hat man die Auswahl aus vier möglichen Chipsätzen: X670E, X670, B650E und B650.
Bei X670E kommen gleich zwei „Promontory 21“ Chips zum Einsatz. Zusätzlich zu den PCIe-Lanes vom SoC kommen maximal zwölf PCIe-4.0-Leitungen hinzu, die von den Mainboard-Herstellern etwa für weitere M.2-Ports, ein WLAN-Modul oder Ethernet genutzt werden können. Die bis zu acht PCIe-3.0-Lanes können auch 1:1 mit SATA ersetzt werden.
Der I/O-Die von Ryzen 7000 verfügt über insgesamt 28 PCIe-5.0-Lanes. Von denen werden stets vier Lanes für die Anbindung des jeweiligen Chipsatzes benötigt, die allerdings als PCIe 4.0 x4 ausgeführt sind. Wichtig ist: Der Chipsatz selbst unterstützt nicht PCIe der fünften Generation. Lediglich Boards mit dem X670E und B650E Chipsatz können bis zu 16 PCIe-5.0-Lanes für eine Grafikkarte bereitstellen und haben noch acht Lanes dieser Type zur Verfügung, bei X670 (mit 8 Lanes) und B650 ist stattdessen für Grafikkarten PCIe 4.0 vorgesehen.
Last but not least: Die neue AM5-Plattform unterstützt ausschließlich DDR5 Arbeitsspeicher. Als „Sweetspot“ gibt AMD DDR5-6000 an.

Verarbeitung & Layout

Verarbeitung und Layout

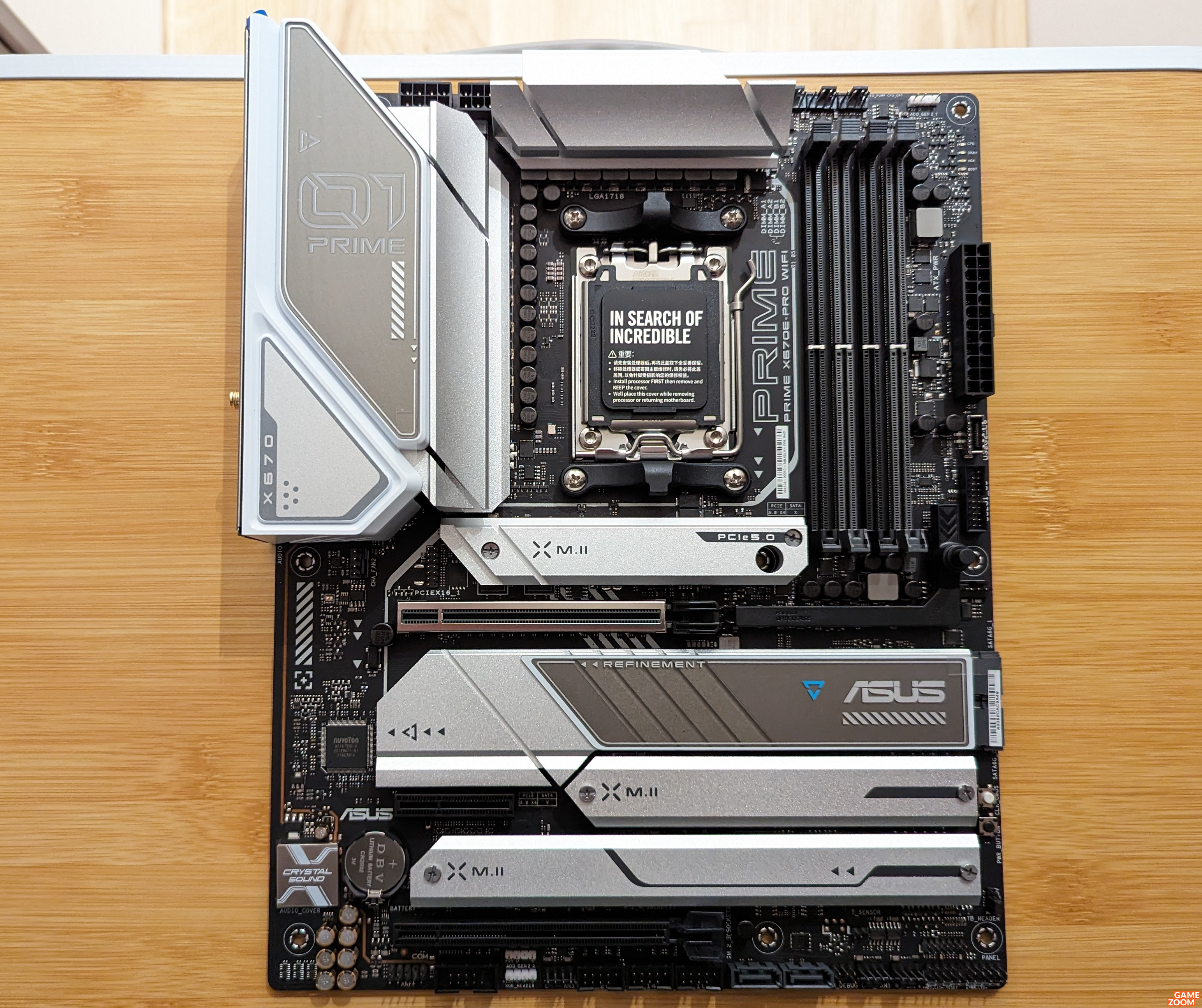

Unser Testmuster kommt im klassischen ATX-Format daher und setzt auf eine schlichte Metallicsilber-Schwarz-Optik. Für optische Akzente sorgt die anpassbare 1-Zonen-RGB-Beleuchtung (I/O). Beim Prime X670E-Pro WIFI setzt Hersteller ASUS auf gewohnt hochwertige Materialien sowie eine saubere Fertigung. Ein besonderes Augenmerk haben die Ingenieure auf die Kondensatoren gelegt, die durch eine strenge Qualitätsprüfung mussten. Generell ist das Layout des Boards durchdacht. Einmal mehr praktisch sind beispielsweise die gewinkelten SATA-Anschlüsse. Unterstützt wird weiterhin Host-RAID mit den Leveln 0, 1 und 10. ASUS verbaut auf dem Mainboard vier DIMM-Sockel (DDR5; Dual-Channel). Mit den neuen 48-GB-Speicherkits könnte man so einen mehr als ausreichenden Speicherausbau auf 192 GB schaffen (bis zu 6.400 MHz mittels OC). Um der Problematik einer möglichen Überhitzung entgehen zu können, gibt es zwei passive Kühlkörper (Chipsatz und Spannungswandler).

Bild 2/13 (Galerie öffnen)

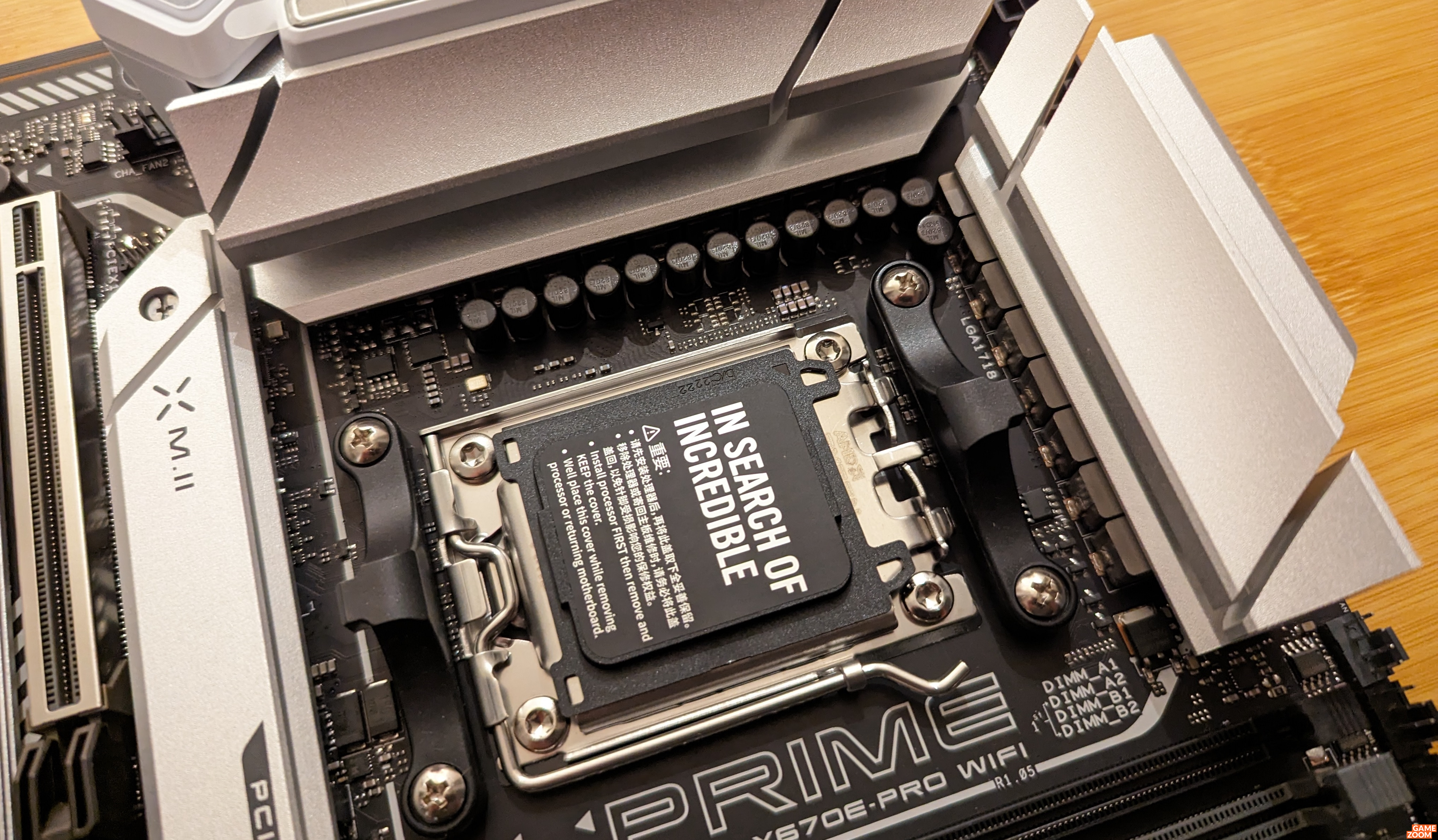

ASUS hat dem Board eine digitale Spannungsversorgung spendiert (14+2). Der obere PCIe 5.0 x16 Slot kommt mit der hauseigenen „SafeSlot“-Technik daher. Zur Erklärung: Bei den neuen X670E-Boards wirbt ASUS mit dem sogenannten SafeSlot, der vom Hersteller als besonders strapazierfähige Version eines PCIe-Slots mit Metallverstärkung beschrieben wird. Dies soll beim Einsatz von schweren High-End-Grafikkarten potenziell Vorteile bieten. Verarbeitungsmängel konnten wir an unserem Testmuster nicht feststellen.

Bild 10/13 (Galerie öffnen)

Der Lieferumfang sieht wie folgt aus:
2 x SATA 6Gb/s cables 1 x ASUS Wi-Fi moving antenna 2 x Rubber packages for M.2 2 x Screw packages for M.2 SSD 1 x User guide

Technik & Ausstattung

Anschlüsse und Technik

Unser Testmuster besitzt 1x PCIe 5.0 x16, 1x PCIe 4.0 x16 (x4), 1x PCIe 4.0 x4, 1x M.2/M-Key (PCIe 5.0 x4, 2280/2260/2242), 1x M.2/M-Key (PCIe 4.0 x4, 2280/2260/2242), 1x M.2/M-Key (PCIe 3.0 x4/SATA, 22110/2280/2260/2242), 1x M.2/M-Key (PCIe 4.0 x4, 2280/2260/2242) und 1x M.2/E-Key (PCIe, 2230, belegt mit WiFi+BT-Modul). Zur besseren Kühlung der M.2-SSDs liegen vier passive Kühlkörper im Lieferumfang bei. Darüber hinaus verfügt unser Testmuster über drei RGB-Header: 1x 4-Pin RGB (+12V/G/R/B, max. 3A) und 2x 3-Pin ARGB (+5V/DATA/GND, max. 3A, ASUS Gen2). Wi-Fi 6 (WLAN 802.11a/b/g/n/ac/ax, 2x2) und Bluetooth 5.2 sind ebenfalls mit von der Partie.

Bild 3/13 (Galerie öffnen)

Folgende Anschlüsse findet man intern:
4x SATA 6G 1x M.2 (PCIe 5.0 x4; 2242 / 2260 / 2280, CPU) 1x M.2 (PCIe 4.0 x4; 2242 / 2260 / 2280, CPU) 1x M.2 (PCIe 4.0 x4; 2242 / 2260 / 2280, Chipsatz) 1x M.2 (PCIe 3.0 x4 & SATA; 2242 / 2260 / 2280 / 22100, Chipsatz) 1x USB-C (1 Header, USB 3.2 Gen 2, max. 10 Gbit/s) 2x USB 3.0 (1 Header, USB 3.2 Gen 1, max. 5 Gbit/s) 6x USB 2.0 (3 Header, max. 480 Mbit/s) 1 x Thunderbolt 4 Header 1 x 20-3 Pin System Panel Header mit Chassis Intrude Funktion 1x Front Panel Audio Header (AAFP) 1x Clear CMOS button 1x COM Port Header 1x CPU Over Voltage Jumper 1x Power Button 1x SPI TPM Header (14-1pin) 1x Thermal Sensor Header
Die externen Anschlüsse in der Übersicht:
1x USB 3.2 (Typ C, USB 3.2 Gen 2x2, max. 20 Gbit/s) 3x USB 3.1 (Typ A, USB 3.2 Gen 2, max. 10 Gbit/s) 1x USB 3.1 (Typ C, USB 3.2 Gen 2, max. 10 Gbit/s) 4x USB 3.0 (Typ A, USB 3.2 Gen 1, max. 5 Gbit/s) 1x USB 3.0 (Typ C, USB 3.2 Gen 1, max. 5 Gbit/s) 1x DisplayPort 1.4 1x HDMI 2.1 1x Gigabit-LAN (Realtek) 1x WiFi-/Bluetooth-Modul (WiFi 6E) 5x 3,5 mm Klinke und 1x S/PDIF Audio (Realtek ALC S1220A) 1x BIOS Flashback

Bild 12/13 (Galerie öffnen)

Features

M.2: Dank M.2-Support können auf dem Board vier kompakte M.2-SSDs verwendet werden. Die maximale Transferleistung dieser Schnittstelle liegt, dank PCIe 5.0 x4, bei 16 GByte/s.
Realtek ALC1220: Die ASUS-Soundlösung bietet DTS-Support und hochwertige ELNA Kondensatoren. In der umfangreichen Software können zudem zahlreiche Einstellungen vorgenommen und vordefinierte EQ verwendet werden.
M.2 Q-Latch: Der innovative Q-Verschluss ermöglicht den einfachen Ein- und Ausbau einer M.2-SSD ohne spezielles Werkzeug. Das Design nutzt einen einfachen Verriegelungsmechanismus, um die M.2-SSD zu sichern und macht herkömmliche Schrauben überflüssig.
Aura Beleuchtung: Anpassbare RGB-Beleuchtung per Software. Verschiedene Beleuchtungsmodi möglich (zum Beispiel pulsierend zum Takt der Musik) und RGB-Farbraum.
5-Wege-Optimierung: Mit ein paar Klicks automatische Optimierungen (Overclocking) durchführen.

Bios & Preis

Bios und Software

Das UEFI BIOS ist eine wahre Wohltat. Neben der Tatsache, dass es sauber strukturiert ist und grafisch ansprechend aufgearbeitet wurde, bietet es auch alle Einstellungsmöglichkeiten, die man sich bei einem Board in diesem Segment wünschen könnte. Für ASUS gehört ein durchdachtes BIOS zum Pflicht-Programm.

Leistung

9

Technik

9

Verarbeitung

10

Bios

9

Ausstattung

9

Preis

8

Richtig gut

sehr gute Leistung
moderne und ausgereifte Technik
DDR5
M.2, USB 3.2 und PCIe 5.0
Bluetooth und WLAN
ordentliche Ausstattung
zahlreiche Anschlussmöglichkeiten
top Verarbeitung
durchdachtes Layout
umfangreiches und übersichtliches Bios
anpassbare RGB-Beleuchtung
sehr gute Onboard-Soundlösung
praktisches Softwarepaket
Preis geht in Ordnung

Verbesserungswürdig

schmaler Lieferumfang
