Einleitung
In unserem heutigen Artikel werfen wir einen kritischen Blick auf das A-90 GDP-750C Netzteil von der Firma Chieftec. Mehr Details zur PSU in unserem ausführlichen Testbericht!
Über Chieftec

Bild 1/8 (Galerie öffnen)

Seit über 20 Jahren ist CHIEFTEC eine weltweit anerkannte und renommierte Marke welche durch qualitativ hochwertige Netzteile, Computergehäuse, 19” IPC Gehäuse und Zubehör bekannt geworden ist und sich durch die Herstellung dieser Produkte einen Namen gemacht hat.
Alles aus einer Hand: vom Komponenteneinkauf über eine eigene R&D Abteilung, bis hin zu vollautomatisierten Produktionsstraßen und einer beispielhaften Qualitätskontrolle welche sich in unseren Produktionsstätten in China und Taiwan befinden.
1994 wurde die ARENA ELETCTRONIC GMBH mit dem Ziel gegründet, sowohl die OEM, ODM als auch die Distributionskanäle zu bedienen und repräsentiert seitdem einzig und allein die Marke CHIEFTEC und deren Produkte in Europa, dem mittleren Osten, der CIS-Regionen und Afrika und strebt die weitere Expandierung in aufkommenden Märkten an.
Heute sind in der Europa-Zentrale in Düsseldorf über 20 hoch qualifizierte Mitarbeiter beschäftigt, welche größten Wert darauf legen, gleichermaßen ein kompetenter und zuverlässiger Ansprechpartner für Kunden und Anwender zu sein. Über 3.000m² Lager- und Logistikfläche mit Hunderten von Paletten Stellplätzen, sowie tägliche Direktcontainer, sichern eine permanent hohe Verfügbarkeit der Produkte.
Datenblatt
• Lüfter: 140mm • PFC: aktiv • Anschlüsse (abnehmbar): 1x 20/24-Pin, 1x 4/8-Pin ATX12V, 2x 6/8-Pin PCIe, 8x SATA, 3x IDE, 1x Floppy • +3.3V: 22A • +5V: 22A • +12V: 62A • -12V: 0.3A • +5Vsb: 2.5A • durchschnittliche Effizienz (115V): >90%, 80 PLUS Gold • Formfaktor: ATX PS/2 • Abmessungen (BxHxT): 150x85x160mm • Herstellergarantie: zwei Jahre
Testsystem
• Mainboard: ASUS ROG Rampage IV Black Edition • Prozessor: Intel Core i7-4960X Extreme Edition @ 4.4 GHz • Arbeitsspeicher: Kingston HyperX Beast DIMM XMP Kit 32GB 2133 MHz • Grafikkarte: 2x ASUS GeForce GTX 780 Ti - SLI • Prozessorkühler: EKL Alpenföhn K2 • Soundkarte: Creative Sound Blaster Z • Festplatten: 2x Samsung SSD 840 Evo Series 250GB (Raid0) • Gehäuse: Xilence Interceptor • Laufwerke: Samsung Blu-ray DVD-/RW • Betriebssystem: Windows 8.1 64-Bit • Peripherie: QPAD 5K LE Maus, QPAD MK-85 Red Tastatur und QPAD QH-1339 Headset • Monitor: LG Electronics Flatron 29EA93-P • Zimmertemperatur: ca. 21°C
• Sonstiges: Chroma Teststation

Testbericht und Videos

Technik

Bild 8/8 (Galerie öffnen)

Das Chieftec A-90 GDP-750C besitzt ein (teil)modulares Kabelmanagement und setzt auf einen sehr hohen Wirkungsgrad (durchschnittlich 90 Prozent). Darüber hinaus punktet die PSU mit einem effektiven 140 mm Kugellager-Lüfter. Bei der Technik setzt Chieftec auf klassische Double-Forward-Topologie, aber mit Synchronous Rectification und DC-DC-Wandlern auf der Sekundärseite. Gefertigt wird das Netzteil von CWT. Bei den Kondensatoren setzt Chieftec auf einen Marken-Mix: Primärseitig kommt ein Aishi Kondi (400V, 580 uF, 85°C) zum Einsatz, während sekundärseitig neben einigen Polymerkondensatoren 105°C-Elektrolytkondensatoren von CapXon verbaut wurden. Bei der 750-Watt-Version ist die 12-Volt-Leitung für bis zu 62 Ampere ausgelegt (Singlerail). Diese Leistung reicht locker für jedes moderne Gaming-System aus. Ebenfalls besitzt das Netzteil die ErP Lot 6 EU-Norm. Diese Norm schreibt vor, dass ein Computersystem im Standby-Betrieb und im ausgeschalteten Zustand nicht mehr als 1 Watt verbrauchen darf, seit Januar 2012 liegt die Obergrenze sogar bei 0,5 Watt. Nur Computersysteme, die zukünftig diese Norm erfüllen, werden die CE-Zertifizierung erhalten.
Schutzschaltungen

Schutzschaltungen	Vorhanden	Getestet/Bestanden
ÜBERSPANNUNGSSCHUTZ (OVP)	Ja	Ja/Ja
UNTERSPANNUNGSSCHUTZ (UVP)	Ja	Ja/Ja
KURZSCHLUSSSCHUTZ (SCP)	Ja	Ja/Ja
ÜBERSTROMSCHUTZ (OCP)	Ja	Ja/Ja
ÜBERLASTSCHUTZ (OLP)	Ja	Ja/Ja
ÜBERHITZUNGSSCHUTZ (OTP)	Ja	Ja/Ja

Intel Haswell-Ready: JA
Auf Nachfrage bei Chieftec wurde uns mitgeteilt, dass unser Testmuster die Zero Load-Technologie unterstützt. Demnach sind die 0.05 Ampere, welche die neuen Intel Haswell Prozessoren im Stromsparmodus benötigen, ohne Probleme möglich.
Ausstattung
Über folgende Anschlüsse verfügt das Netzteil:
• ===550mm===[20+4PIN] - fix
• ===550mm===[8PIN EPS] - fix
• ===550mm===[SATA]===150mm===[SATA]===150mm===[SATA]===150mm===[SATA] - abnehmbar
• ===550mm===[SATA]===150mm===[SATA]===150mm===[SATA]===150mm===[SATA] - abnehmbar
• ===550mm===[Molex]===150mm===[Molex]===150mm===[Molex]===150mm===[Floppy] - abnehmbar
• ===550mm===[PCIe]===150mm===[PCIe] - abnehmbar
• ===550mm===[PCIe]===150mm===[PCIe] - abnehmbar
Sauber und ohne überflüssigen Schnickschnack verpackt, erreichte uns das Testmuster staubsicher in Folie eingeschweißt. Neben einem Handbuch sind vier Rändelschrauben für den schnellen Einbau beigelegt.
Verarbeitung

Bild 3/8 (Galerie öffnen)

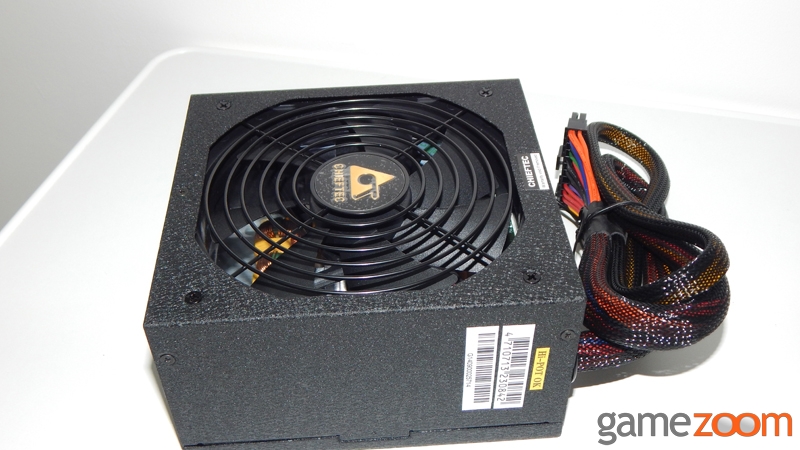

Das gesamte Netzteil (150x85x160 mm; knapp 1,70 Kilogramm) wurde sehr sauber verarbeitet und weist keine Verarbeitungsschwächen auf. Sämtliche Anschlüsse und Kabel glänzen durch eine ordentliche Qualität und hochwertige Materialien. Alle Kabel sind von so genannten Sleeves ummantelt, was nicht nur schick aussieht, sondern zu einem aufgeräumten System beiträgt und einen verbesserten Luftfluss im Gehäuse und somit geringere Temperaturen mit sich bringt. An der Länge der Kabel gibt es nichts zu kritisieren, da diese ausreichend dimensioniert sind für sämtliche Midi- und Big-Tower. Die Garantiezeit beträgt zwei Jahre.
Preis und Verfügbarkeit
Das Chieftec A-90 GDP-750C ist ab sofort im Handel erhältlich. Der Preis beträgt 84 Euro (Stand: 08.10.2015).
Gamezoom Check Hardware - Tipps zum Netzteilkauf #4 by be quiet!

Im vierten "Tipps zum Netzteilkauf"-Video gehen wir auf die Themen "Single- vs. Multi-Rail" und "Lüfternachsteuerung" ein.
Gamezoom Check Hardware - Tipps zum Netzteilkauf #5 by Corsair

In diesem Video sprechen wir über die Vor- und Nachteile von digitalen Netzteilen und gehen dem Mythos der "japanischen Kondensatoren" nach.

Messungen

Chieftec A-90 GDP-750C - Spannungen

Leistung und Stabilität der Hauptschienen

+12V

12.6 Volt

+5V

5.25 Volt

+3.3V

3.47 Volt

Alle drei Hauptschienen liefen während unserer Testphase (sieben Tage) einwandfrei, und die minimalen Schwankungen lagen alle innerhalb der strengen 5%-Toleranzgrenze.

Chieftec A-90 GDP-750C - Restwelligkeit

Restwelligkeit-Messungen - ermittelt in Zusammenarbeit mit der TU Wien

+12V

27 mV

+3.3V

5 mV

+5V

4 mV

Die Restwelligkeitswerte unseres Testmusters geben keinen Anlass zur Kritik. Sämtliche Werte sind perfekt.
Erklärung zur Restwelligkeit: Die Restwelligkeit-Messungen zeigen die Qualität der ausgegebenen Spannungen. In der ATX-Spezifikation 2.4 wird festgelegt, dass Welligkeit und Rauschen im Frequenzbereich von 10 Hz bis 20 MHz unter keiner Belastungssituation 120mV auf der (den) 12V Schiene(n) und 50mV auf den 3,3 und 5V Schienen überschreiten. Die Messungen wurden in Zusammenarbeit mit der TU Wien durchgeführt.

Chieftec A-90 GDP-750C - Temperaturen

Temperatur am Gehäuse und im Innenraum

Innenraum

36 °C

Gehäuse

29 °C

Chieftec A-90 GDP-750C - Lautstärke

Entfernung: ca. 1 Meter - Lautstärke: < 0,01 Atmen in 30 cm Entfernung / 0,1 Rauschende Blätter / 0,3 Flüstern / 0,5 Der eigene Atem / 1 Ruhige Wohnstraße / 2 Unterhaltung / 4 Klappernde Tastatur / 8 Schreibmaschine / 16 Laute Unterhaltung

gemessene Lautstärke

0.22 Sone

In unserem Testmuster ist der bekannte Yate Loon (D14SM-12) 140-mm-Lüfter verbaut. Der vergleichsweise leistungsstarke Lüfter verfügt über eine Kugellagerung. Im Betrieb arbeitet er aber angenehm leise. Im Desktop-Bereich läuft der Lüfter mit knapp 600 U/min und ist nicht hörbar. Bei Volllast und 1.400 U/min ist das Luftrauschen dann leicht wahrnehmbar, aber insgesamt ist das A-90 erfreulich leise.

Chieftec A-90 GDP-750C - Leistungsaufnahme

gesamte System - ohne Monitor

gemessene Verbrauch ohne Monitor

675 Watt

Unser neues High-End-Testsystem - bestehend aus zwei NVIDIA GeForce GTX 780 Ti Grafikkarten in Kombination mit einem übertakteten Core i7-4960X Extreme Edition Sechskern-Prozessor aus dem Hause Intel - konnten die PSU nicht an ihr Limit bringen. Bemerkenswert: Der geringe Verbrauch im Standby-Betrieb.

Chieftec A-90 GDP-750C - Wirkungsgrad (115V)

Wirkungsgrad des Netzteiles - ermittelt in Zusammenarbeit mit der TU Wien

gemessene Wirkungsgrad

88 %

Chieftec A-90 GDP-750C - Wirkungsgrad (230V)

Wirkungsgrad des Netzteiles - ermittelt in Zusammenarbeit mit der TU Wien

gemessene Wirkungsgrad

90 %

Ein verdientes 80PLUS-Gold-Zertifikat.

Fazit und Wertung

„

Christoph meint: Gutes Netzteil zum fairen Preis!

“

Mit dem A-90 GDP-750C liefert Chieftec erneut ein gutes Netzteil zum überschaubaren Preis ab. Für das 750 Watt starke Netzteil sprechen in erster Linie der hohe Wirkungsgrad, die saubere Verarbeitungsqualität, die Schutzschaltungen (sämtliche vorhanden) und auch die Anschlussmenge geht in Ordnung. Lediglich die verhältnismäßig kurze Garantiezeit von zwei Jahren trübt das positive Gesamtbild etwas. Nichtsdestotrotz können wir eine Empfehlung für das A-90 GDP-750C aussprechen.

Leistung

9

Technik

9

Ausstattung

9

Temperatur

9

Lautstärke

8

Verarbeitung

8

Preis

8

Richtig gut

Leistung
ausgereifte Technik
hoher Wirkungsgrad
sämtliche Schutzschaltungen vorhanden
Verarbeitungsqualität
recht leiser Lüfter
ausreichend Anschlüsse
abnehmbare Kabelstränge (teilmodular)
Länge der Kabel
fairer Preis

Verbesserungswürdig

Primärkondensator könnte wertiger sein
Lüfter unter Volllast leicht hörbar
nur zwei Jahre Garantie
